Filtro secador na refrigeração: quando trocar e como instalar corretamente
Filtro secador na refrigeração: quando trocar? A regra principal é substituir o componente sempre que o circuito frigorífico for aberto para reparo. A troca também é necessária quando há sinais de umidade, restrição de fluxo, contaminação ácida ou queima do compressor. Filtros herméticos usados não devem ser reaproveitados.
O filtro faz parte das peças de reposição para refrigeração que protegem o dispositivo de expansão e o compressor. Entretanto, trocar a peça sem corrigir a causa da contaminação pode fazer o defeito voltar. Continue a leitura e confira o procedimento correto.
O que é o filtro secador e como ele funciona?
O filtro secador é instalado no circuito para reter partículas sólidas e remover umidade do fluido refrigerante. Dependendo do núcleo, o componente também ajuda a reter ácidos formados pela degradação do óleo e do refrigerante.
Enquanto o meio filtrante segura resíduos de cobre, óxidos e sujeira, o dessecante adsorve moléculas de água. Assim, o filtro reduz o risco de corrosão, gelo no dispositivo de expansão, degradação do óleo e desgaste do compressor.
Na maior parte dos sistemas de expansão direta, o filtro fica na linha de líquido, entre o condensador e o dispositivo de expansão. Em equipamentos com tubo capilar, ele costuma ser instalado antes do capilar. Já filtros de sucção são usados em aplicações específicas, principalmente na limpeza do circuito após queima de motor.
Compreender como funciona o compressor no sistema de refrigeração ajuda a dimensionar o risco. Umidade, ácido e partículas podem transformar uma simples troca de filtro em uma falha de maior custo.
Quando trocar o filtro secador na refrigeração?
Não existe um prazo universal de troca por meses ou anos. A substituição é definida pela intervenção feita no circuito, pelos sinais medidos em campo e pelo histórico de contaminação do equipamento.
O Guia de Boas Práticas do Programa Brasileiro de Eliminação dos HCFCs orienta trocar o filtro secador depois de cada intervenção no circuito de refrigeração. Portanto, a aparência externa da peça não é um critério suficiente para mantê-la em uso.
Após abrir o circuito frigorífico
Sempre que o sistema for aberto para trocar compressor, reparar vazamento, substituir tubulação ou realizar outra intervenção, instale um filtro secador novo. Ao entrar em contato com o ar, o dessecante começa a captar umidade e perde parte da capacidade de proteger o circuito.
O filtro usado também pode conter contaminantes do defeito anterior. Reinstalá-lo compromete a limpeza do reparo e pode restringir a passagem do refrigerante.
Quando houver umidade ou indicação de saturação
Interprete o visor de líquido conforme a escala de cor e o fluido especificados pelo fabricante. Quando a indicação confirma umidade, troque o filtro e corrija a origem da contaminação.
O manual de manutenção da Rede de Frio do Ministério da Saúde também recomenda a substituição quando houver suspeita de umidade.
Quando existir restrição de fluxo
Um filtro obstruído provoca queda de pressão na linha de líquido. Em campo, o técnico pode encontrar diferença de temperatura entre a entrada e a saída, resfriamento localizado, formação de gelo após o componente, bolhas no visor ou perda de capacidade frigorífica.
Esses sinais não fecham o diagnóstico sozinhos. Baixa carga, falta de sub-resfriamento e restrição em outros pontos produzem sintomas semelhantes. Por isso, meça pressão e temperatura nos dois lados do filtro e compare com as condições de projeto.
Depois da queima do compressor
A queima do motor pode liberar ácido, verniz, partículas e óleo degradado no circuito. Nesse cenário, substitua o filtro da linha de líquido e avalie a necessidade de um filtro secador de sucção próprio para limpeza, conforme o procedimento do fabricante do compressor e do equipamento.
O filtro instalado na sucção exige acompanhamento da queda de pressão. Depois que o sistema estiver limpo, retire o componente temporário ou substitua-o pelo elemento indicado para operação permanente.
Em conversões de fluido refrigerante
Uma conversão pode exigir outro tipo de dessecante, capacidade de secagem, pressão máxima de trabalho e compatibilidade com o óleo. Portanto, não mantenha o filtro antigo sem consultar a documentação técnica do retrofit.
Como confirmar se o filtro secador está obstruído?
O diagnóstico deve combinar sintomas, medições e histórico do sistema.
| Indício observado | O que pode significar | Verificação recomendada |
|---|---|---|
| Diferença de temperatura antes e depois do filtro | Possível restrição interna | Medir temperaturas e, quando houver pontos de acesso, a queda de pressão |
| Gelo ou resfriamento localizado após o filtro | Expansão causada por restrição | Conferir sub-resfriamento, carga e restrições em outros componentes |
| Visor indicando umidade | Dessecante saturado ou entrada de umidade | Interpretar a cor segundo o fabricante, corrigir a causa e substituir o filtro |
| Bolhas no visor | Restrição, baixa carga ou líquido sem sub-resfriamento | Analisar pressões, temperaturas e estanqueidade antes de concluir |
| Baixo rendimento após reparo | Contaminação residual ou seleção incorreta | Verificar filtro, dispositivo de expansão, carga e condição do compressor |
Evite condenar o compressor antes de checar a linha de líquido. Uma restrição parcial reduz a alimentação do evaporador e altera as pressões, criando um quadro semelhante ao de carga incorreta ou baixa capacidade do compressor.
Como escolher o filtro secador correto?
O tamanho externo e a bitola da conexão não bastam. O filtro precisa atender ao fluido, ao óleo, à capacidade, à pressão de trabalho e à finalidade do serviço.
Antes da compra, confirme:
- Fluido refrigerante e óleo lubrificante compatíveis;
- capacidade de secagem e vazão indicadas pelo fabricante;
- pressão máxima de trabalho;
- aplicação em linha de líquido ou linha de sucção;
- tipo e diâmetro da conexão, como solda ou rosca;
- sentido único ou bifluxo, necessário em circuitos com reversão;
- núcleo hermético, descartável ou substituível;
- capacidade para remover umidade, ácido e partículas.
Em bombas de calor ou sistemas com reversão de fluxo, um filtro unidirecional comum pode funcionar de forma inadequada. Portanto, use um modelo bifluxo ou a configuração determinada pelo fabricante do equipamento.

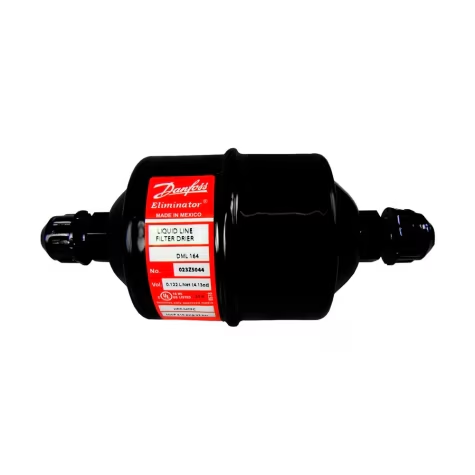

Confira na Frigelar: Filtro Secador Danfoss 350 X 5/8 P/Gás R12/R22/R134A Rosca
Como instalar o filtro secador corretamente?
A instalação correta mantém o circuito limpo. Antes de começar, consulte o manual, confirme o fluido utilizado e separe os EPIs e instrumentos compatíveis.
1. Desenergize e prepare o sistema
Desligue e bloqueie a alimentação elétrica. Em seguida, recolha ou isole a carga conforme o procedimento aplicável. O circuito deve estar sem pressão antes do corte ou da dessoldagem.
2. Investigue a causa da troca
Verifique se houve entrada de umidade, queima de compressor, oxidação, resíduo de brasagem ou falha no dispositivo de expansão. Sem essa análise, o filtro novo pode saturar ou obstruir novamente em pouco tempo.
3. Remova o filtro antigo e prepare os tubos
Retire o componente sem espalhar resíduos. Elimine rebarbas, ajuste as pontas dos tubos e mantenha as conexões limpas. Evite deixar o sistema aberto por mais tempo que o necessário.
4. Abra o filtro novo somente na hora da montagem
Mantenha as tampas de proteção até o momento da instalação. O dessecante começa a captar umidade assim que entra em contato com o ar ambiente.
Posicione o filtro na linha indicada pelo projeto. Em modelos unidirecionais, a seta deve apontar no sentido do fluxo do refrigerante. Respeite também a posição de montagem. Em circuitos com reversão, use um modelo bifluxo.
5. Faça a brasagem com fluxo de nitrogênio
Passe um baixo fluxo de nitrogênio seco pela tubulação durante a brasagem. Isso reduz a formação de óxido de cobre, que pode contaminar o filtro, o capilar ou a válvula de expansão.
Proteja o corpo com pano úmido ou pasta dissipadora, direcione a chama para a conexão e evite aquecimento excessivo. Use liga e técnica adequadas aos materiais e à temperatura de trabalho.
6. Teste a estanqueidade
Após o resfriamento, pressurize o sistema com o gás de teste adequado e dentro do limite do fabricante. Verifique todas as conexões e corrija qualquer vazamento antes do vácuo.
7. Faça a evacuação e o teste de retenção
Conecte bomba, mangueiras e vacuômetro em boas condições. O vácuo no sistema de refrigeração deve remover o ar e a umidade introduzidos durante o reparo.
Não aprove o serviço apenas pelo tempo de funcionamento da bomba. A leitura do vacuômetro em mícrons e o teste de retenção mostram se o circuito atingiu e manteve o nível de vácuo especificado pelo fabricante.
8. Recarregue e valide o funcionamento
Faça a carga pela massa prevista na placa ou no manual. Depois, confirme pressões, temperaturas, superaquecimento, sub-resfriamento, corrente e ausência de queda anormal no filtro.
Registre o modelo instalado, o motivo da troca e as medições finais.
Quais erros devem ser evitados na troca?
Os erros abaixo reduzem a vida útil do filtro e podem comprometer o compressor:
- reutilizar filtro hermético retirado do sistema;
- escolher a peça apenas pela bitola ou pelo preço;
- instalar um modelo unidirecional ao contrário;
- usar filtro comum onde o circuito exige bifluxo;
- abrir a embalagem muito antes da instalação;
- brasar sem fluxo de nitrogênio ou superaquecer o corpo;
- trocar o componente sem corrigir vazamento ou contaminação;
- liberar refrigerante sem teste de estanqueidade e evacuação;
- considerar gelo ou bolhas como prova isolada de obstrução.
Para preparar o serviço, confira também as principais ferramentas para refrigeração comercial e verifique a compatibilidade dos instrumentos com o fluido e a pressão do equipamento.
Checklist rápido da substituição
Antes de liberar o sistema, confirme:
- filtro compatível com refrigerante, óleo, pressão e capacidade;
- seta posicionada no sentido correto do fluxo;
- modelo bifluxo quando houver reversão;
- filtro mantido lacrado até a instalação;
- brasagem feita com proteção térmica e fluxo de nitrogênio;
- juntas aprovadas no teste de estanqueidade;
- vácuo medido e aprovado no teste de retenção;
- carga aplicada conforme o fabricante;
- parâmetros finais registrados na ordem de serviço.
Perguntas frequentes sobre filtro secador
O filtro secador deve ser trocado sempre que o circuito frigorífico for aberto, quando houver umidade ou restrição confirmada, após queima de compressor e em conversões que exijam outro modelo. Não existe um prazo único para todos os sistemas.
Não. Filtros herméticos usados não devem ser reaproveitados, pois o dessecante pode estar saturado e o elemento pode conter partículas ou ácidos. Em carcaças com núcleo substituível, troque o núcleo conforme a orientação do fabricante.
Na maioria dos sistemas de expansão direta, o filtro secador é instalado na linha de líquido, entre o condensador ou reservatório e o dispositivo de expansão. Filtros de sucção são reservados para aplicações específicas, como a limpeza após queima do compressor.
Diferença de temperatura ou pressão entre entrada e saída, resfriamento localizado e perda de capacidade podem indicar restrição. No entanto, o técnico deve descartar baixa carga, falta de sub-resfriamento e obstruções em outros componentes.
Em um modelo unidirecional, a instalação contrária à seta pode aumentar a restrição e comprometer a retenção das partículas. Em circuitos com reversão, deve ser utilizado um filtro bifluxo compatível.
Sim. A abertura do circuito permite a entrada de ar e umidade. Depois da troca e do teste de estanqueidade, faça a evacuação e confirme o resultado com vacuômetro e teste de retenção, conforme o fabricante.
Sim. A troca do compressor exige a abertura do circuito e, portanto, um filtro novo. Se houve queima elétrica, avalie também filtro de sucção para limpeza, teste de acidez e demais procedimentos indicados pelo fabricante.
Compre com qualidade na Frigelar
Uma troca bem-feita depende da peça correta e de ferramentas confiáveis. Na Frigelar, o técnico encontra filtros secadores, materiais de solda, manifolds, bombas de vácuo, vacuômetros e outros itens para executar o serviço com segurança e precisão.
Portanto, saber quando trocar o filtro secador na refrigeração protege o dispositivo de expansão, o óleo e o compressor. Use o diagnóstico para encontrar a causa, respeite o sentido do fluxo e finalize a intervenção com estanqueidade, vácuo e medições registradas.
Você já encontrou um filtro parcialmente obstruído que parecia defeito no compressor? Compartilhe sua experiência nos comentários do Blog do Seu Paschoal.
