Desbalanceamento de corrente no ar-condicionado piso-teto: como diagnosticar
O desbalanceamento de corrente em ar-condicionado piso-teto aparece quando uma das fases conduz amperagem diferente das demais. A condição pode vir da alimentação elétrica, de conexões com resistência elevada, de contatores, da perda parcial de fase ou de uma falha interna no compressor.
Como esse tipo de aparelho atende ambientes amplos e pode trabalhar com cargas elevadas, o diagnóstico não deve se limitar a uma leitura isolada. O dimensionamento do disjuntor e dos cabos do ar-condicionado precisa considerar a corrente indicada na etiqueta, o método de instalação e as orientações do fabricante.
Antes de condenar o compressor, o técnico precisa comparar as três correntes, medir as tensões entre fases e localizar em qual trecho o desvio começa. A seguir, veja como organizar esse diagnóstico com segurança.
O que é desbalanceamento de corrente no piso-teto trifásico?
O desbalanceamento de corrente é a diferença percentual entre a maior variação de amperagem e a média das três fases. Em um sistema equilibrado e sob carga estável, as correntes de L1, L2 e L3 devem ficar próximas, respeitando os dados de placa e os limites do fabricante.
O diagnóstico precisa separar três situações:
- Desbalanceamento de corrente: as três fases conduzem valores diferentes.
- Sobrecorrente: uma ou mais fases ultrapassam a corrente prevista para a condição de operação.
- Falta de fase: uma fase deixa de alimentar o circuito ou apresenta corrente próxima de zero.
Uma corrente abaixo do valor nominal não significa, sozinha, que o sistema está saudável. Se uma fase trabalha muito acima das outras, parte do enrolamento pode aquecer mais, mesmo quando a média parece aceitável.
Por que o desequilíbrio de corrente pode danificar o compressor?
O desequilíbrio cria aquecimento desigual nos enrolamentos, reduz a margem térmica e pode provocar atuação do relé de sobrecarga, desligamentos intermitentes e envelhecimento do isolamento. Além disso, falhas de fase ou sequência incorreta podem impedir a partida e comprometer compressores trifásicos sensíveis ao sentido de rotação.
O problema muitas vezes começa na tensão. A NEMA MG 1 adota 1% de desequilíbrio de tensão nos terminais como referência para motores polifásicos. Esse valor não substitui o manual do piso-teto, mas mostra por que pequenas diferenças de tensão merecem investigação.
Como medir as correntes das três fases com segurança?
A medição deve ser feita nas mesmas condições de carga e no mesmo ponto elétrico. Caso contrário, a comparação pode misturar variação normal de operação com uma falha real.
1. Confirme o tipo de equipamento
Consulte a etiqueta e o diagrama elétrico. Confirme tensão, número de fases, corrente nominal, tecnologia de acionamento e limites de proteção. Nem todo piso-teto de alta capacidade é trifásico, e um modelo Inverter exige um procedimento diferente do equipamento de velocidade fixa.
2. Faça a inspeção com o circuito desenergizado
Verifique terminais, cabos, fusíveis, disjuntor, contator e sinais de aquecimento. A NR-10 prioriza a desenergização para eliminar o perigo elétrico. Medições energizadas só devem ser executadas por profissional autorizado, com análise de risco, procedimento e proteção compatíveis.
Conexões frouxas, dimensionamento incorreto e aquecimento dos terminais estão entre os problemas no disjuntor do ar-condicionado que podem alterar as medições e comprometer a segurança do sistema.
3. Registre L1, L2 e L3 em regime estável
Com o equipamento operando na condição indicada pelo fabricante, use um alicate amperímetro True RMS e envolva apenas um condutor por vez. Meça as três fases no mesmo ponto e em sequência, sem alterar o modo de funcionamento entre as leituras.
O guia sobre alicate amperímetro na refrigeração ajuda a revisar o uso da ferramenta e a leitura da corrente do compressor. Registre também tensão, temperatura, modo de operação e tempo desde a partida, pois esses dados tornam a comparação reproduzível.
4. Calcule o percentual de desbalanceamento
Primeiro, calcule a corrente média:
Corrente média = (I1 + I2 + I3) / 3
Depois, identifique a maior diferença absoluta entre uma corrente medida e a média:
Desbalanceamento (%) = maior desvio da média / corrente média x 100
Exemplo hipotético de cálculo:
| Fase | Corrente medida | Desvio em relação à média |
|---|---|---|
| L1 | 18 A | 1,33 A |
| L2 | 21 A | 1,67 A |
| L3 | 19 A | 0,33 A |
A média é 19,33 A. Portanto, o desbalanceamento é 1,67 / 19,33 x 100, ou aproximadamente 8,6%. O resultado não deve ser aprovado ou reprovado sozinho. Compare-o com o manual, a corrente nominal, a tensão entre fases e o histórico do equipamento.

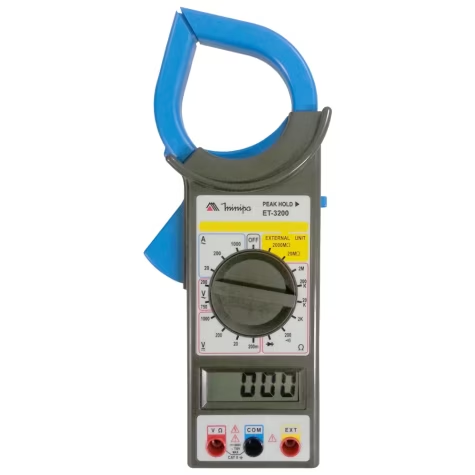

Confira na Frigelar: Alicate Amperímetro Cat-Ii Embalagem Blister ET-3200
Como descobrir se a causa está na rede, no comando ou no compressor?
O ponto em que o desvio aparece direciona a investigação. Por isso, compare as medições na entrada do equipamento, depois do contator e, quando o projeto permitir, nos condutores do compressor.
| Padrão encontrado | Causa provável | Próxima verificação |
| Tensão desequilibrada já na entrada | Rede, transformador, carga monofásica mal distribuída ou alimentador | Medir V12, V23 e V31 sob carga e acionar o responsável elétrico |
| Entrada equilibrada e saída do contator desequilibrada | Polo desgastado, terminal frouxo, fusível ou conexão resistiva | Comparar queda de tensão em cada polo e inspecionar aquecimento |
| Tensões equilibradas no compressor e correntes diferentes | Enrolamento, conexão terminal ou defeito interno | Comparar resistências e isolamento conforme o manual |
| Uma fase com corrente próxima de zero | Falta de fase, cabo interrompido, fusível aberto ou contator defeituoso | Desligar o sistema e localizar a abertura do circuito |
| As três correntes altas e próximas | Sobrecarga, alta pressão, ventilação deficiente ou tensão fora da faixa | Avaliar circuito frigorífico, serpentinas, ventiladores e alimentação |
O desgaste do contator e do relé do ar-condicionado também pode gerar mau contato, queda de tensão e aquecimento, alterando a corrente de operação antes que a peça deixe de funcionar por completo.
Teste de transposição das fases
Quando o fabricante permite e o técnico precisa separar alimentação e carga, pode ser feita a transposição cíclica dos três condutores, sempre com o circuito desenergizado e sem inverter a sequência. Depois, repita as medições nas mesmas condições.
Se a fase anormal permanecer associada à mesma linha de entrada, investigue a alimentação. Se o maior consumo acompanhar o mesmo terminal do compressor, investigue o circuito a jusante ou o enrolamento. Um manual técnico da Danfoss aplica esse raciocínio para diferenciar problema de rede e falha no acionamento.
E se o piso-teto for Inverter?
Em equipamentos Inverter, separe a análise da entrada L1, L2 e L3 da análise da saída U, V e W para o compressor. A saída do módulo é PWM, portanto um alicate comum pode apresentar valores enganosos. Use o procedimento, os parâmetros de diagnóstico e os instrumentos indicados pelo fabricante.
Além disso, nunca aplique megômetro com a placa Inverter conectada. Para testar isolamento, desconecte o compressor e proteja os componentes eletrônicos conforme o manual de serviço.
Como corrigir o desbalanceamento de corrente?
A correção deve atacar a causa encontrada em vez de simplesmente apagar a falha no controlador. As ações mais comuns incluem:
- reapertar conexões com o torque especificado e substituir terminais aquecidos;
- trocar contator, fusível, porta-fusível ou cabo com queda de tensão anormal;
- corrigir bitola, comprimento, emendas e distribuição das cargas da instalação;
- solicitar avaliação da alimentação quando o desequilíbrio vem da rede;
- reparar ou substituir o compressor somente após confirmar a integridade do circuito de potência;
- ajustar relés de falta, sequência e desequilíbrio de fase conforme o projeto e o manual.
Depois do reparo, repita tensões e correntes nas mesmas condições e registre o resultado. Essa comparação antes e depois comprova a correção e cria uma referência para futuras visitas.
Como evitar que o problema volte?
A manutenção elétrica preventiva deve registrar as três tensões, as três correntes e o estado das conexões. Também vale acompanhar aquecimento em terminais, desgaste de contatores e recorrência de alarmes.
Além da parte elétrica, acompanhar as falhas no compressor causadas por superaquecimento ajuda a identificar problemas de ventilação, carga e alimentação antes que o dano se torne irreversível. Por fim, mantenha o diagrama, os valores de placa e o histórico de medições junto à ordem de serviço.
Perguntas frequentes sobre desbalanceamento de corrente no ar piso teto
É a diferença entre as correntes que circulam nas três fases do equipamento. O cálculo usa a maior variação em relação à média de L1, L2 e L3.
Some as três correntes, divida por três e encontre a média. Depois, divida o maior desvio absoluto pela média e multiplique o resultado por 100.
O limite deve vir do fabricante do piso-teto, do compressor ou do acionamento. Não use um percentual genérico para liberar o equipamento.
Sim. Diferenças pequenas nas tensões entre fases podem produzir diferenças maiores nas correntes e aumentar o aquecimento dos enrolamentos.
Sim, desde que o instrumento seja adequado, envolva um condutor por vez e as leituras sejam feitas no mesmo ponto e sob a mesma carga.
Não. A entrada da rede e a saída PWM do Inverter exigem análises diferentes. Siga o manual e use instrumentos capazes de medir a forma de onda presente.
Não. Trocar duas fases altera a sequência e pode inverter a rotação do compressor. A causa deve ser localizada antes de qualquer mudança nas ligações.
