Câmara fria hospitalar para vacinas: redundância elétrica e alarmes
A câmara fria para vacinas precisa conservar cada dose na faixa definida pelo fabricante e pela rotina sanitária aplicável. Para os imunobiológicos do Programa Nacional de Imunizações (PNI) mantidos em temperatura positiva, a referência geral é de 2°C a 8°C.
Entretanto, atingir essa faixa no controlador não basta. O projeto precisa tratar refrigeração, sensores, alimentação e alarmes como um único sistema. Essa visão também orienta o diagnóstico técnico quando a câmara fria não mantém a temperatura, pois permite investigar a causa da falha sem trocar componentes por tentativa.
Para o técnico refrigerista, isso muda o projeto, o comissionamento e a manutenção. Continue a leitura e veja quais proteções precisam entrar no memorial descritivo.
O que diferencia uma câmara fria para vacinas?
Uma câmara destinada a imunobiológicos exige controle mais rigoroso que uma instalação comercial comum. A circulação forçada de ar, o monitoramento contínuo, os registros rastreáveis, os alarmes e a resposta a emergências precisam ser considerados desde o dimensionamento.
Por isso, a flecha de ar do evaporador da câmara fria deve alcançar o ambiente sem bloqueios que criem pontos quentes.
O Manual de Rede de Frio do PNI, publicado em 2025, define a câmara científica refrigerada como equipamento para armazenamento em temperatura positiva entre 2°C e 8°C.
Além disso, a Anvisa orienta que o serviço use equipamento regularizado, instrumentos calibrados e meios eficazes para conservar as vacinas mesmo quando faltar energia.
Portanto, uma câmara comercial não se torna adequada para vacinas apenas porque alcança 5°C. O projeto deve comprovar uniformidade térmica, estabilidade, capacidade, regularização aplicável e resposta segura a falhas.
Qual é a temperatura da câmara fria para vacinas?
Para os imunobiológicos mantidos em temperatura positiva no PNI, a câmara deve operar entre 2°C e 8°C. O ajuste de trabalho recomendado é 5°C, com alarmes preventivos antes que a temperatura alcance os limites da faixa de conservação.
Quais valores devem ser configurados?
| Parâmetro | Valor de referência | Função |
|---|---|---|
| Faixa de conservação | 2°C a 8°C | Manter os imunobiológicos na condição indicada |
| Ajuste de trabalho | 5°C | Criar margem para variações acima e abaixo |
| Alarme de baixa | 3°C | Permitir ação antes de atingir 2°C |
| Alarme de alta | 7°C | Permitir ação antes de atingir 8°C |
Os valores de 3°C e 7°C são limiares de aviso, não limites para descarte. O Manual de Normas e Procedimentos para Vacinação orienta esse ajuste para possibilitar uma conduta antecipada.
Ainda assim, a configuração final deve respeitar a bula, o responsável técnico e o protocolo da instituição.
Durante o ajuste, o técnico também deve descartar problemas no termostato da câmara fria. Um componente descalibrado ou com mau contato pode apresentar uma leitura incorreta e acionar o compressor fora do momento adequado.
Quais alarmes uma câmara para vacinas deve ter?
O alarme deve identificar a falha, registrar quando ela ocorreu e chegar a uma pessoa capaz de agir. Um aviso sonoro restrito à sala perde valor quando o desvio acontece à noite, em um feriado ou durante uma interrupção elétrica.
O projeto deve avaliar alarmes para:
- temperatura alta e baixa;
- porta aberta por tempo acima do programado;
- falta de energia na alimentação principal;
- falha ou desconexão do sensor;
- bateria baixa no sistema de emergência;
- falha do compressor ou do sistema de refrigeração;
- perda de comunicação com o supervisório.
Controlador, registrador e supervisório fazem a mesma coisa?
Não. O controlador de temperatura comanda a refrigeração, enquanto o data logger preserva o histórico das medições. Já o supervisório centraliza eventos e pode encaminhar alertas remotos.
| Recurso | Papel principal |
| Controlador | Acionar compressor, ventiladores e degelo conforme a lógica configurada |
| Data logger calibrado | Registrar temperatura e horário para rastreabilidade |
| Supervisório ou gateway | Enviar alertas, permitir escalonamento e reunir o histórico |
O posicionamento dos sensores deve ser definido pela qualificação térmica, e não pela conveniência da instalação. Da mesma forma, conhecer as configurações do controlador Full Gauge para refrigeração comercial ajuda a separar controle operacional de monitoramento independente.

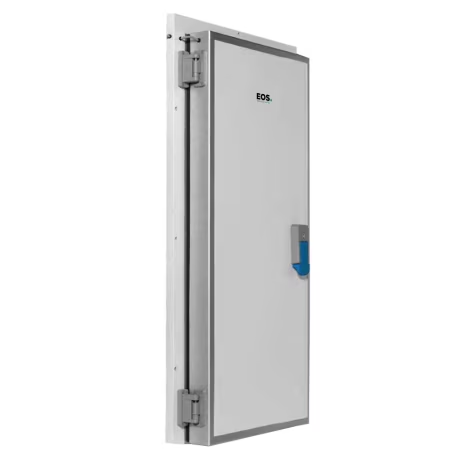

Confira na Frigelar: Porta Giratória EOS para Câmara Fria 800 x 1800mm Esquerda 3 Batentes para Resfriados Mod 500-TR com Kit
Como fazer a redundância elétrica da câmara fria?
A redundância elétrica deve reduzir os pontos únicos de falha. Ela começa em um circuito corretamente dimensionado e identificado, mas também precisa prever fonte alternativa, transferência segura, autonomia e um destino de reserva para o estoque.
Camada 1: alimentação principal protegida
A câmara deve usar circuito dedicado, proteções compatíveis, aterramento e identificação que evite desligamento acidental. Condutores, disjuntores, contatores e relés precisam suportar a corrente nominal e a partida do compressor.
Camada 2: fonte de energia de emergência
Gerador, sistema de baterias ou outra fonte validada deve assumir a carga dentro do tempo definido pelo plano de contingência. Quando houver transferência automática, o teste deve confirmar partida, comutação e retorno à rede sem comprometer o controlador ou o compressor.
Um nobreak comum não deve ser escolhido apenas pela potência nominal. A corrente de partida, o tipo de carga, a autonomia real e a forma de onda precisam ser conferidos por profissional habilitado.
Em alguns projetos, o nobreak sustenta controle, data logger, gateway e alarmes, enquanto o grupo gerador atende à refrigeração.
Camada 3: equipamento ou acondicionamento de reserva
O Manual de Normas e Procedimentos para Vacinação recomenda manter equipamento de becape ou caixa térmica para as primeiras ações, além de bateria ou grupo gerador.
O local de transferência, os responsáveis, as embalagens e o transporte precisam estar definidos antes da falha.
Como testar alarmes e energia de emergência?
O comissionamento precisa provar que cada proteção funciona na prática. Por isso, o técnico deve simular falhas controladas, registrar os resultados e corrigir qualquer atraso, perda de comunicação ou recuperação térmica fora do esperado.
Inclua no teste:
- mapeamento térmico com a câmara vazia e carregada;
- conferência dos sensores com padrão calibrado;
- simulação dos alarmes de 3°C e 7°C;
- teste de porta aberta, sensor interrompido e falta de energia;
- partida da fonte alternativa e medição do tempo de transferência;
- confirmação do aviso local e do recebimento remoto;
- verificação da autonomia e do retorno à alimentação normal;
- registro da resposta dos contatos escalados no POP.
Depois da entrega, o checklist técnico de manutenção preventiva da câmara fria deve ser adaptado ao ambiente hospitalar e incluir sensores, vedação, serpentinas, componentes elétricos, baterias, alarmes e fonte de emergência.
Um alarme nunca testado cria uma falsa sensação de segurança.
O que fazer quando o alarme disparar?
A equipe deve confirmar o evento sem apagar o histórico, manter a porta fechada e iniciar o POP. Se houver excursão de temperatura, as vacinas afetadas não devem voltar automaticamente ao estoque disponível nem ser descartadas sem avaliação.
O fluxo básico é:
- registrar horário, temperatura atual, mínima e máxima;
- confirmar a leitura com instrumento calibrado;
- acionar a alimentação ou o equipamento de reserva;
- identificar e segregar os lotes expostos;
- comunicar o responsável técnico e a instância competente;
- manter os produtos na temperatura recomendada enquanto ocorre a avaliação;
- documentar a causa, a conduta e a correção executada.
Segundo o Ministério da Saúde, a decisão sobre liberação ou descarte depende da avaliação do desvio. Portanto, o registro do tempo e das temperaturas alcançadas é parte essencial do diagnóstico.
Perguntas frequentes sobre câmara fria para vacinas
Para os imunobiológicos do PNI conservados em temperatura positiva, a faixa geral é de 2°C a 8°C, com ajuste de trabalho em 5°C. Os limites previstos na bula e no protocolo da instituição sempre devem ser confirmados.
O Ministério da Saúde recomenda alarme de baixa em 3°C e de alta em 7°C. Dessa forma, a equipe pode agir antes que a câmara alcance 2°C ou 8°C.
O serviço precisa garantir a conservação durante uma falha elétrica. O grupo gerador é uma das soluções possíveis, mas o projeto pode combinar bateria, fonte alternativa, equipamento de reserva e caixa térmica validada.
Somente quando o equipamento for dimensionado para o tipo de carga, a corrente de partida e a autonomia exigida. Caso contrário, o nobreak pode ficar restrito ao controlador, ao monitoramento e à comunicação, enquanto outra fonte alimenta a refrigeração.
Não necessariamente. O controlador comanda o sistema, enquanto o data logger calibrado cria um registro rastreável e pode funcionar como medição independente.
Mantenha os lotes identificados e segregados, registre tempo e temperaturas e comunique o responsável técnico. As vacinas não devem ser usadas nem descartadas antes da avaliação da instância competente.
Compre com qualidade na Frigelar
Uma câmara fria para vacinas segura depende de componentes compatíveis com o projeto e de instalação feita por profissionais qualificados. Controladores, sensores, painéis, contatores, proteções e peças de refrigeração devem ser selecionados conforme a carga e a lógica de contingência.
Na Frigelar, o técnico encontra equipamentos, ferramentas, peças e componentes para projetos de refrigeração. Antes da aplicação hospitalar, confirme o memorial descritivo, a regularização exigida e a qualificação da solução com o responsável técnico da instituição.
