Alicate amperímetro na refrigeração: como medir corrente e identificar falhas no compressor
O alicate amperímetro é a ferramenta que permite medir a corrente elétrica do compressor sem precisar abrir o circuito ou desligar o sistema. Basta encaixar a garra em um único condutor de alimentação para visualizar, em segundos, se a amperagem está dentro do esperado ou se algo no sistema está puxando corrente acima ou abaixo do normal.
Para o técnico refrigerista, essa leitura funciona como um raio-x elétrico do compressor. Travamento mecânico, falta de gás, sujeira no condensador e capacitor de partida com defeito costumam deixar pistas claras na amperagem, antes mesmo de o aparelho ser desmontado.
Continue lendo para entender como o alicate amperímetro funciona, qual o passo a passo seguro para medir a corrente do compressor e como interpretar os valores que aparecem no display.
O que é o alicate amperímetro e como ele funciona na refrigeração?
O alicate amperímetro é um instrumento de medição elétrica que usa o campo eletromagnético gerado por um condutor energizado para calcular a corrente que passa por ele, sem precisar cortar ou desconectar o fio. Essa característica o diferencia do amperímetro tradicional, que precisa ser ligado em série no circuito para funcionar.
Diferença entre alicate amperímetro, multímetro e amperímetro tradicional
Os três instrumentos medem grandezas elétricas, mas cada um tem uma aplicação mais indicada no dia a dia do refrigerista:
- Amperímetro tradicional: mede apenas corrente elétrica e precisa ser inserido em série no circuito, o que exige interromper a fiação.
- Multímetro: mede corrente, tensão, resistência e continuidade, mas para medir corrente também exige abrir o circuito na maioria dos modelos.
- Alicate amperímetro: mede a corrente por indução eletromagnética, sem cortar o fio, o que torna o teste mais rápido e mais seguro em campo.
Esses instrumentos fazem parte da categoria de instrumentos de medição, que reúne alicates amperímetros, multímetros e demais equipamentos usados no diagnóstico elétrico de sistemas de ar-condicionado e refrigeração comercial.
Como o campo eletromagnético gera a leitura de corrente
Quando a corrente elétrica passa por um condutor, ela gera um campo eletromagnético ao redor dele. As garras do alicate amperímetro captam esse campo e convertem o sinal em um valor de corrente exibido no display, sem nenhum contato direto com a parte energizada do fio.
Em compressores inverter, a corrente não segue uma onda senoidal perfeita, já que a frequência varia conforme a rotação do motor. Por isso, vale priorizar um alicate amperímetro com função TRMS (True RMS), que calcula o valor real da corrente mesmo em sinais irregulares.
Como usar o alicate amperímetro para medir a corrente do compressor?
Para medir a corrente do compressor com segurança, é preciso isolar um único condutor de alimentação, selecionar a escala correta no alicate amperímetro e registrar a leitura com o sistema em regime estabilizado, evitando o pico do momento da partida.
Passo a passo de medição
- Desligue o disjuntor do circuito e confirme a ausência de tensão com o multímetro antes de qualquer manuseio.
- Identifique o cabo de alimentação do compressor e isole apenas um condutor para posicionar dentro das garras.
- Selecione a escala de corrente alternada (A~) compatível com a faixa esperada do compressor que está sendo testado.
- Religue o disjuntor e abra as garras do alicate amperímetro ao redor de um único fio, nunca de dois condutores juntos.
- Aguarde o compressor atingir regime estável, geralmente entre 3 e 5 minutos, antes de anotar a leitura final.
- Compare o valor registrado com a corrente nominal indicada na etiqueta do compressor.
Um erro comum em campo é posicionar a garra em dois condutores energizados ao mesmo tempo. Quando isso acontece, os campos eletromagnéticos se anulam e o alicate amperímetro indica corrente zero, mesmo com o compressor funcionando normalmente.

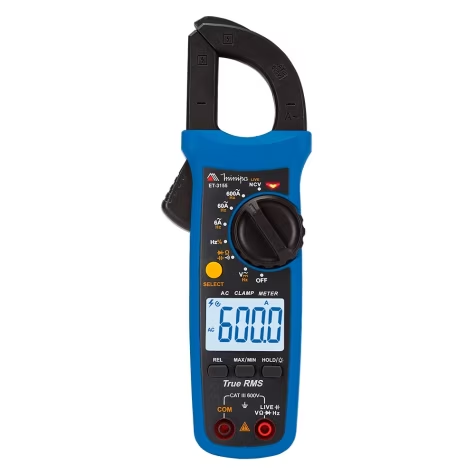

Confira na Frigelar: Alicate Amperimetro Minipa CAT III 600A Garra com NCV/TRUE RMS/Drop ET-3155
Cuidados de segurança antes de energizar o circuito
Antes de qualquer medição com o circuito energizado, verifique se o alicate amperímetro possui a categoria de medição (CAT) compatível com o painel elétrico do equipamento. Use sempre luvas isolantes e óculos de proteção, e nunca toque diretamente em terminais expostos durante a leitura.
Esses cuidados seguem as diretrizes da Norma Regulamentadora NR-10, que estabelece as condições mínimas de segurança para quem trabalha com instalações elétricas energizadas no Brasil.
Como interpretar os valores de corrente do compressor (RLA, LRA e MCC)?
Toda etiqueta de compressor traz três siglas que ajudam a interpretar a leitura do alicate amperímetro: RLA, a corrente nominal de funcionamento; LRA, a corrente de rotor travado no instante da partida; e MCC, a corrente máxima contínua antes de o protetor térmico atuar.
| Sigla | O que significa | Quando observar |
|---|---|---|
| RLA (Rated Load Amps) | Corrente nominal em regime de funcionamento estável | Comparar com a leitura após o compressor estabilizar |
| LRA (Locked Rotor Amps) | Corrente de pico no instante em que o motor parte | Pode chegar a 5 ou 8 vezes o valor da RLA, por uma fração de segundo |
| MCC (Maximum Continuous Current) | Corrente máxima antes de o protetor térmico desarmar | Indica o limite de segurança do enrolamento do motor |
Um compressor de 12.000 BTUs, por exemplo, costuma operar com RLA entre 4 e 6 A, enquanto a LRA pode ultrapassar 20 A durante a partida. Valores um pouco diferentes da ficha técnica nem sempre indicam defeito, já que a tensão de rede, a carga térmica do ambiente e a temperatura externa também influenciam a leitura.
O que a corrente alta ou baixa no compressor pode indicar?
A leitura do alicate amperímetro só faz sentido quando comparada à corrente nominal da etiqueta. A corrente acima do esperado costuma indicar sobrecarga mecânica ou excesso de refrigerante, enquanto corrente abaixo do esperado costuma indicar falta de carga térmica ou de gás no sistema.
Corrente acima do normal pode indicar:
- Compressor travado ou com desgaste mecânico interno.
- Excesso de gás refrigerante no sistema.
- Sujeira ou obstrução reduzindo a troca de calor no condensador.
- Queda de tensão na rede elétrica, que faz o motor puxar mais corrente para manter a potência.
Corrente abaixo do normal pode indicar:
- Falta de gás refrigerante.
- Compressor que não está realmente entrando em funcionamento.
- Sujeira na evaporadora reduzindo a carga térmica que chega ao compressor.
Antes de condenar o compressor, vale testar o capacitor de partida. Boa parte dos casos de amperagem irregular tem origem em um capacitor com baixa capacitância, não no motor do compressor. O artigo sobre como testar o capacitor do ar-condicionado com o multímetro detalha o passo a passo dessa verificação.
Leia também: Compressor não liga: causas e como resolver
Perguntas frequentes
O alicate amperímetro serve para medir a corrente elétrica de compressores e motores sem precisar abrir o circuito. A leitura ajuda o técnico a identificar sobrecarga, travamento mecânico, falta de gás e falhas em componentes elétricos durante o diagnóstico.
O alicate amperímetro mede corrente por indução eletromagnética, sem cortar o fio. O multímetro mede corrente, tensão, resistência e continuidade, mas geralmente exige abrir o circuito para medir corrente. Muitos modelos combinam as duas funções em um único aparelho.
RLA é a corrente nominal em funcionamento estável. LRA é a corrente de pico no instante da partida, que pode ser de 5 a 8 vezes maior que a RLA. MCC é a corrente máxima contínua suportada antes de o protetor térmico desarmar.
Corrente acima do normal costuma indicar compressor travado, excesso de gás refrigerante, sujeira no condensador ou queda de tensão na rede elétrica. Antes de trocar o compressor, vale testar o capacitor de partida, que é uma causa comum de leituras irregulares.
Sim, desde que sejam seguidas as orientações de segurança da NR-10, com uso de EPIs adequados e um alicate amperímetro com categoria de medição (CAT) compatível com o painel elétrico testado.
Para painéis residenciais e comerciais de baixa tensão, a categoria CAT III costuma atender bem a maioria dos atendimentos de refrigeração e ar-condicionado, oferecendo proteção contra transientes em circuitos de distribuição.
Qual alicate amperímetro escolher para trabalhar com refrigeração?
Na hora de escolher um alicate amperímetro para refrigeração, três critérios pesam mais que o preço: categoria de medição CAT III ou superior, faixa de medição de pelo menos 200 A para registrar picos de partida, e função TRMS para ler corretamente a corrente de compressores inverter.
A abertura da garra também importa. Painéis elétricos de unidades condensadoras maiores costumam ter cabos mais grossos, então vale conferir se a abertura do alicate amperímetro comporta esse diâmetro antes da compra. O Alicate Amperímetro EOS reúne essas especificações em um único equipamento, com leitura de corrente contínua e alternada, tensão e resistência.
Leia também: Código de erro split inverter: guia de diagnóstico para técnicos
O alicate amperímetro, o multímetro e o manifold formam o kit básico de qualquer atendimento elétrico em refrigeração. Na Frigelar, você encontra essas ferramentas com diferentes faixas de medição e categorias de segurança, para montar a maleta de acordo com o tipo de serviço que mais atende no seu dia a dia.
