Disjuntor do ar-condicionado split: como dimensionar cabo sem achismo
Para dimensionar o disjuntor do ar-condicionado split, o técnico deve começar pela corrente nominal ou máxima indicada na etiqueta e no manual do aparelho. Afinal, a quantidade de BTUs, isoladamente, não determina a amperagem do disjuntor nem a seção do cabo.
Além disso, é necessário analisar o comprimento do circuito, a forma de instalação dos condutores, a temperatura e o agrupamento de cabos. A queda de tensão também precisa entrar no cálculo.
Antes de substituir qualquer componente, verifique se existem problemas no disjuntor do ar-condicionado, como aquecimento, conexões frouxas ou desarmes recorrentes.
Continue a leitura e entenda como relacionar corrente, cabo e proteção elétrica sem depender de tabelas genéricas.
Qual disjuntor usar no ar-condicionado split?
Não existe uma amperagem única para todos os aparelhos de 9.000, 12.000, 18.000 ou 24.000 BTUs. Embora tenham a mesma capacidade térmica, dois equipamentos podem apresentar tensões, potências e correntes diferentes.
A tecnologia do compressor também influencia o funcionamento elétrico. Por exemplo, modelos convencionais e inverter podem apresentar comportamentos distintos durante a partida e a operação.
Já nos aparelhos de maior capacidade, a instalação pode exigir alimentação trifásica e proteções específicas. O conteúdo sobre disjuntor para ar-condicionado de 48.000 BTUs apresenta orientações para esse tipo de aplicação.
Ainda assim, as especificações do modelo e o projeto elétrico devem prevalecer em qualquer instalação.
Por que os BTUs não definem a amperagem?
BTU/h representa a capacidade de refrigeração do equipamento. Em outras palavras, essa medida indica quanto calor o aparelho consegue retirar do ambiente.
No entanto, os BTUs não correspondem diretamente à corrente elétrica consumida. Esse valor depende de diferentes características do aparelho, como:
- Potência elétrica de entrada;
- Tensão de alimentação;
- Eficiência energética;
- Fator de potência;
- Tecnologia convencional ou inverter;
- Condições de funcionamento.
Portanto, a capacidade em BTUs serve para o dimensionamento térmico. Já o cabo e o disjuntor devem ser escolhidos com base nos dados elétricos do equipamento.
O manual do fabricante deve ser consultado primeiro
O manual de instalação é uma das principais referências para o serviço. Normalmente, o documento apresenta informações como corrente máxima, seção mínima dos condutores, curva do disjuntor e ponto de alimentação.
O Manual AirVolution Lite, da Midea, por exemplo, especifica disjuntor termomagnético curva C de 20 A e fiação com seção nominal mínima de 2,5 mm² para determinados modelos.
Além disso, o próprio manual orienta que os demais dimensionamentos sigam a NBR 5410. Por esse motivo, os valores informados não devem ser aplicados automaticamente a outros aparelhos.
Como dimensionar o cabo e o disjuntor do split?
O dimensionamento deve relacionar a corrente exigida pelo aparelho, a capacidade real do cabo e a atuação do dispositivo de proteção.
Quando o disjuntor é aumentado apenas para evitar desarmes, o condutor pode ficar sem proteção adequada. Por isso, cada etapa precisa ser verificada antes da instalação.
1. Confirme a tensão e o tipo de alimentação
Primeiramente, confira se o equipamento funciona em 127 V ou 220 V. Em seguida, identifique se a alimentação elétrica chega à evaporadora ou à condensadora.
Também é necessário verificar a configuração da rede. Uma alimentação de 220 V pode utilizar duas fases ou outra configuração definida no projeto elétrico.
Consequentemente, a quantidade de polos do disjuntor deve considerar os condutores ativos que precisam ser seccionados.
Antes de ligar o equipamento, confirme:
- Tensão disponível no ponto;
- Frequência da rede;
- Esquema de alimentação;
- Existência do condutor de proteção;
- Condições do aterramento;
- Compatibilidade do quadro de distribuição;
- Diagrama elétrico do fabricante.
2. Identifique a corrente de projeto
A corrente nominal ou máxima deve ser consultada na etiqueta técnica e no manual. Caso o fabricante já determine o disjuntor e a seção mínima do cabo, essas orientações devem fazer parte do projeto.
Quando apenas a potência elétrica estiver disponível, a divisão da potência pela tensão oferece uma estimativa inicial para circuitos monofásicos:
Corrente aproximada = potência elétrica ÷ tensão
Como exemplo, um equipamento de 1.540 W ligado em 220 V teria uma corrente aproximada de 7 A.
Entretanto, esse cálculo não substitui a corrente declarada pelo fabricante. Afinal, a fórmula simplificada não considera sozinha o fator de potência, a partida do compressor e o comportamento do sistema inverter.
3. Escolha o cabo pela capacidade de condução
A seção do cabo deve suportar a corrente do aparelho nas condições reais da instalação. Portanto, não basta escolher a bitola com base em uma tabela genérica.
Durante a análise, considere:
- Material do condutor;
- Tipo de isolação;
- Método de instalação;
- Quantidade de condutores carregados;
- Temperatura do ambiente;
- Agrupamento com outros circuitos;
- Comprimento do percurso.
A capacidade de condução pode diminuir quando vários circuitos passam pelo mesmo eletroduto. Da mesma forma, ambientes mais quentes podem exigir a aplicação de fatores de correção.
Além de causar aquecimento, cabos subdimensionados podem provocar instabilidade na alimentação. Esse problema está entre os erros elétricos que podem queimar a placa inverter, principalmente quando existe queda de tensão ou conexão inadequada.
4. Calcule a queda de tensão
Mesmo que o cabo suporte a corrente, o comprimento do circuito pode exigir uma seção maior. Isso ocorre porque a queda de tensão tende a aumentar conforme crescem a distância e a corrente.
A NBR 5410 estabelece limites para a queda de tensão nas instalações elétricas. Assim, o cálculo deve considerar a corrente de projeto e todo o percurso entre a origem do circuito e o equipamento.
Em linhas mais longas, uma seção de 2,5 mm² pode não ser suficiente. Nesse cenário, o profissional pode precisar utilizar 4 mm² ou outra seção definida pelo cálculo.
5. Coordene o disjuntor com o cabo
A proteção contra sobrecarga deve respeitar a seguinte relação:
Ib ≤ In ≤ Iz
Os símbolos representam:
- Ib: corrente de projeto do circuito;
- In: corrente nominal do disjuntor;
- Iz: capacidade corrigida do cabo.
Na prática, o disjuntor deve suportar a corrente normal do aparelho. Ao mesmo tempo, precisa atuar antes que o cabo ultrapasse sua capacidade segura.
Por exemplo, um disjuntor de 25 A não deve proteger um cabo cuja capacidade corrigida seja de apenas 18 A. Nesse caso, o condutor pode aquecer sem que a proteção interrompa o circuito no momento adequado.
6. Verifique curva, polos e capacidade de interrupção
A amperagem é apenas uma das características do disjuntor. Além dela, o técnico precisa avaliar:
- Curva de atuação;
- Quantidade de polos;
- Capacidade de interrupção;
- Corrente de partida;
- Características do quadro;
- Orientações do fabricante.
A curva C é comum em circuitos com cargas que apresentam corrente de partida. Porém, ela não deve ser adotada automaticamente para qualquer aparelho.
Por isso, o manual, as medições e as condições do circuito devem orientar a escolha final.

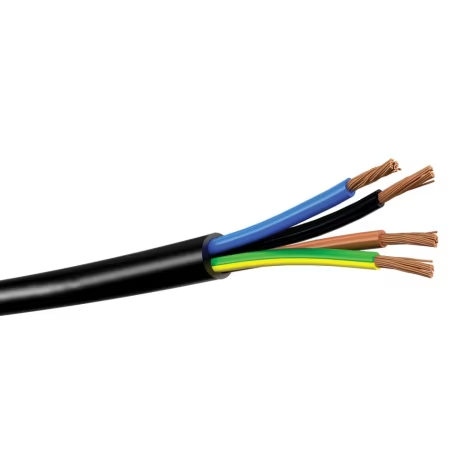

Confira na Frigelar: Cabo Flexível PP 4 Vias Bitola 2.5MM Ibérica (Rolo 25M)
Exemplo de dimensionamento do disjuntor do split
Considere um equipamento hipotético de 220 V com corrente nominal de 8,4 A.
Depois de analisar o método de instalação, a temperatura e o agrupamento, o técnico verificou que o cabo possui capacidade corrigida de 18 A. Nesse caso, um disjuntor de 16 A atenderia à seguinte relação:
8,4 A ≤ 16 A ≤ 18 A
No entanto, a análise ainda deve considerar a queda de tensão, a corrente de partida e a capacidade de interrupção. As orientações do fabricante também precisam ser verificadas.
Portanto, o exemplo não significa que todo split semelhante deva utilizar disjuntor de 16 A. O cálculo deve ser realizado novamente para cada equipamento e instalação.
Checklist para dimensionar o circuito do split
| Item | O que verificar |
|---|---|
| Capacidade em BTU/h | Utilizada no cálculo térmico, não para definir sozinha o disjuntor |
| Tensão | 127 V ou 220 V e configuração da alimentação |
| Corrente | Valor nominal ou máximo informado pelo fabricante |
| Manual | Cabo mínimo, disjuntor, curva e ponto de alimentação |
| Instalação do cabo | Eletroduto, canaleta, bandeja ou outro método |
| Fatores de correção | Temperatura e agrupamento |
| Comprimento | Influência sobre a queda de tensão |
| Coordenação | Relação Ib ≤ In ≤ Iz |
| Disjuntor | Amperagem, curva, polos e capacidade de interrupção |
| Proteção | Aterramento e condutor de proteção |
| Teste final | Corrente, tensão, aperto e aquecimento dos terminais |
Quais erros provocam aquecimento e desarme?
O aquecimento não ocorre apenas quando o disjuntor está subdimensionado. Conexões frouxas, terminais inadequados e cabos instalados em condições desfavoráveis também aumentam a resistência elétrica.
Entre os erros mais comuns, estão:
- Escolher a amperagem somente pelos BTUs;
- Instalar um disjuntor maior sem recalcular o cabo;
- Compartilhar o circuito com outros equipamentos;
- Ignorar o comprimento da instalação;
- Desconsiderar a queda de tensão;
- Utilizar cabo com seção insuficiente;
- Deixar bornes ou terminais frouxos;
- Alimentar o aparelho com tensão incorreta;
- Ignorar o aterramento;
- Confundir cabo de alimentação com cabo de comunicação;
- Desconsiderar as orientações do manual.
Essas falhas estão entre os principais erros comuns na instalação de ar-condicionado. Como consequência, podem causar retrabalho, danos ao aparelho e chamados após a entrega.
Além disso, registrar tensão, corrente, condições do quadro e testes finais ajuda a reduzir o retorno de garantia do ar-condicionado. Essa documentação facilita a análise caso o cliente relate uma falha posteriormente.
Quem pode realizar a adequação elétrica?
Intervenções no quadro e na instalação fixa devem ser realizadas por profissionais qualificados e autorizados.
A NR-10 estabelece diretrizes de segurança para trabalhadores que atuam direta ou indiretamente com instalações elétricas. A norma prevê medidas de controle para atividades de execução, operação e manutenção.
Antes de qualquer intervenção, o circuito precisa ser desenergizado. Posteriormente, a ausência de tensão deve ser confirmada com um instrumento adequado.
Caso o refrigerista não possua qualificação para alterar a instalação elétrica, o serviço deve ser encaminhado a um eletricista ou profissional legalmente habilitado.
Perguntas frequentes
Não existe uma amperagem universal. Portanto, consulte a corrente indicada na etiqueta, o manual do fabricante e a capacidade corrigida do cabo.
Sim, desde que a corrente do aparelho, a capacidade do cabo e as orientações do manual permitam. Além disso, a partida do equipamento deve ser considerada.
A seção depende da corrente, do método de instalação, da temperatura, do agrupamento e do comprimento. Por isso, circuitos mais longos podem exigir um cabo maior.
Diversos fabricantes recomendam ou exigem um circuito exclusivo. Dessa forma, a orientação específica deve ser confirmada no manual do modelo instalado.
Não necessariamente. A escolha depende da configuração da alimentação elétrica e dos condutores ativos que precisam ser seccionados.
Não sem recalcular o circuito. Caso contrário, o cabo pode ficar desprotegido e apresentar aquecimento.
As causas podem incluir corrente de partida elevada, disjuntor inadequado, baixa tensão, cabo subdimensionado ou conexão frouxa. Além disso, uma falha no próprio equipamento pode provocar o desarme.
Não. Os BTUs representam a capacidade térmica. Já a seção do cabo deve ser definida pela corrente, pelas condições da instalação e pela queda de tensão.
Compre com qualidade na Frigelar
O dimensionamento correto depende de cálculos e verificações. Contudo, a qualidade dos materiais também influencia a segurança e a durabilidade do serviço.
Cabos, disjuntores, terminais e instrumentos de medição precisam ser compatíveis com as características do circuito. Além disso, os componentes devem possuir procedência e especificações adequadas.
Na Frigelar, o técnico encontra materiais de instalação, ferramentas profissionais, instrumentos de medição, peças e acessórios para realizar serviços de climatização com mais organização e segurança.
Portanto, o disjuntor do ar-condicionado split não deve ser escolhido apenas pela capacidade em BTUs. Consulte a etiqueta e o manual, calcule a capacidade corrigida do cabo, verifique a queda de tensão e coordene corretamente o dispositivo de proteção.
