Bomba de dreno do ar-condicionado cassete: teste da boia e troca
A bomba de dreno ar-condicionado cassete exige um diagnóstico por etapas. Água pingando pelo painel não significa, por si só, que o motor da bomba queimou. Uma saída obstruída, uma boia presa ou um conector solto podem produzir o mesmo sintoma.
Para o refrigerista, a ordem das verificações evita a troca desnecessária de peças e ajuda a entregar o equipamento sem novos vazamentos. Veja como investigar a falha.
Como funciona a bomba de dreno do cassete?
Durante a refrigeração, a água condensada chega à bandeja da evaporadora. A bomba conduz essa água até a tubulação de descarga. A boia, ou interruptor de nível, informa ao controle quando a água atinge uma condição prevista pelo projeto do equipamento.
A lógica de acionamento muda conforme o modelo. Em um manual técnico de cassete da Trane, por exemplo, a bomba também opera durante a refrigeração, e o interruptor de nível participa da proteção contra excesso de água. Por isso, confira a sequência de funcionamento no manual da unidade atendida antes de interpretar uma bomba ligada ou desligada como defeito.
Cassete pingando água: por onde começar?
Comece pela bandeja e pelo percurso da água. Observe se há acúmulo, sujeira na entrada da bomba, mangueira dobrada, conexões úmidas ou retorno pela descarga. Verifique também o posicionamento da unidade conforme o manual específico: o ajuste do corpo do cassete não deve ser confundido com o caimento exigido para os trechos da tubulação.
O conteúdo sobre instalação do dreno do ar-condicionado ajuda a revisar o percurso da linha. Se houver resíduos, investigue a bomba de dreno obstruída e a limpeza da tubulação antes de condenar o motor.
Um alarme também pede investigação, não troca imediata. O manual técnico da Trane relaciona o alerta de nível a interruptor defeituoso, plugue solto, sucção ou descarga bloqueada e instalação inadequada da tubulação. A indicação exibida no controle deve ser interpretada de acordo com a marca e o modelo.
Como testar a boia da bomba de dreno?
O teste precisa mostrar duas coisas: se a boia se move livremente e se o interruptor responde à mudança de posição.
Inspeção mecânica
Desligue a alimentação elétrica antes de abrir a unidade. Acesse a bandeja e localize o conjunto da boia conforme o manual. Retire os resíduos que possam limitar seu movimento e confira se o conector está firme e se o chicote não apresenta danos visíveis.
Verificação elétrica
Com o circuito desenergizado e o interruptor desconectado conforme o procedimento do fabricante, meça a continuidade ou resistência nos terminais indicados. Movimente a boia entre as posições de teste e compare as leituras com o manual daquele modelo. Não há uma interpretação universal para “boia alta” e “boia baixa” que dispense o diagrama elétrico.
No procedimento de diagnóstico publicado pela Trane, a inspeção inclui a movimentação do flutuador, a medição do interruptor e a conferência de seu plugue. Se a peça não responder como especificado após a limpeza e a verificação da conexão, há fundamento para substituí-la.

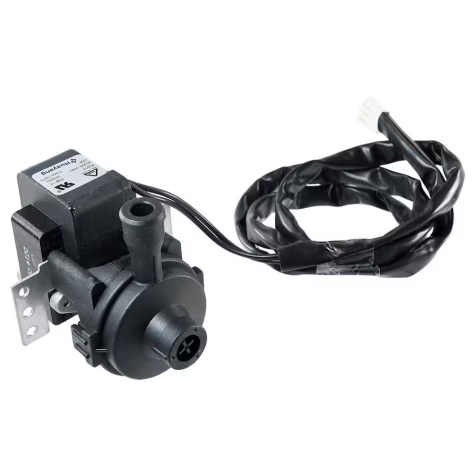

Confira na Frigelar: Bomba de Drenagem de Água Springer para Ar Condicionado Split Cassete de 36000 a 48000 BTUs
Como testar a bomba de dreno do cassete?
Depois de liberar a tubulação e verificar a boia, faça um teste de drenagem pelo acesso previsto pelo fabricante. Adicione a quantidade de água indicada no manual, coloque a unidade no modo de operação solicitado e observe o acionamento da bomba, a saída da água e possíveis vazamentos nas juntas.
Como exemplo de procedimento, um manual de instalação de cassete da Trane orienta adicionar 2.000 ml de água pelo acesso de teste e operar a unidade em resfriamento. Esse volume pertence ao equipamento descrito no manual; não deve ser aplicado automaticamente a outros cassetes.
Se a bomba não atuar, confira a conexão elétrica e siga o diagrama para verificar se ela recebe o comando e a alimentação previstos. Essa medição envolve circuito energizado e deve ser feita por profissional habilitado, com procedimento e instrumentos adequados. Se houver alimentação correta, entrada e saída livres e nenhuma descarga de água, a falha da bomba ganha força como diagnóstico.
Quando trocar a boia, a bomba ou o tubo?
Use a evidência encontrada para decidir:
- Boia presa por sujeira: limpe e repita os testes mecânico e elétrico.
- Interruptor sem a resposta especificada: substitua a boia ou o conjunto indicado pelo fabricante.
- Bomba alimentada, sem bloqueio e sem bombeamento: confirme a falha e substitua a bomba compatível com o código da evaporadora.
- Mangueira ressecada, trincada ou deformada: avalie a troca do tubo de drenagem.
Antes de comprar, confira tensão, conectores, fixação, saída de água e código da peça. Uma bomba com encaixe parecido pode ter especificações diferentes. O diagnóstico de vazamento associado à bomba de dreno também ajuda a distinguir a peça defeituosa da água que escapa por uma conexão.
O que verificar depois da troca?
Reinstale mangueiras, abraçadeiras, conectores e painéis conforme o manual. Repita o teste de drenagem, observe o escoamento na saída e examine todas as juntas. Depois, deixe o equipamento operar e confira novamente a bandeja e o forro antes de encerrar o atendimento.
Se o cassete apresentar um código de falha, registre o código e consulte a documentação do modelo. O guia de códigos de erro do ar-condicionado LG mostra por que a indicação de drenagem é um ponto de partida para testar bomba, boia e mangueira, e não um diagnóstico fechado.
Perguntas frequentes sobre bomba de dreno do ar-condicionado cassete
Primeiro descarte obstruções e falhas de conexão. Se a bomba receber a alimentação prevista no manual, mas não retirar água mesmo com entrada e saída livres, confirme o defeito pelo procedimento técnico do modelo.
Com o equipamento desenergizado, verifique se a boia se movimenta livremente. Depois, meça o interruptor nos terminais indicados e compare o resultado nas posições alta e baixa com o manual do aparelho.
A descarga pode estar obstruída, dobrada, mal vedada ou instalada fora dos limites previstos. Verifique também bandeja, boia, conexões e posicionamento da unidade.
Depende da construção do equipamento e da disponibilidade da peça compatível. Consulte a lista de peças e o manual de serviço antes de encomendar o componente.
