Dreno do ar-condicionado: queda mínima e prevenção de retorno de água na instalação

Publicado em 02/06/202602/06/2026 por Frigelar

A instalação do dreno do ar-condicionado é uma das etapas que mais geram chamados de retorno. O cliente liga reclamando que o aparelho está pingando, mas o equipamento não tem nada de errado. O problema está na tubulação de drenagem, que foi instalada com caimento insuficiente ou sem os dispositivos adequados para impedir o refluxo de água. Para o técnico refrigerista, entender os critérios técnicos dessa etapa faz toda a diferença na qualidade do serviço entregue.

Aqui no Blog do Seu Paschoal, vamos detalhar os parâmetros de queda mínima, os erros mais comuns de caimento e as formas de prevenir o retorno de água no dreno do ar-condicionado split.

Como funciona o sistema de drenagem do ar-condicionado

Durante o funcionamento do split, as serpentinas da evaporadora ficam com temperatura abaixo do ponto de orvalho do ar do ambiente. Por isso, a umidade do ar se condensa na superfície das serpentinas e escorre para a bandeja coletora. Dessa bandeja, a água segue pelo tubo de dreno até o ponto de descarte externo. Portanto, o sistema funciona inteiramente por gravidade na maioria das instalações residenciais e comerciais de pequeno porte.

Para que esse escoamento aconteça de forma contínua e sem acúmulo, a tubulação precisa de inclinação constante e sem obstruções ao longo de todo o percurso. Quando o caimento está errado, a água estagna, transborda pela bandeja e vaza pela frente da evaporadora, criando aquele problema clássico do aparelho “pingando” dentro do ambiente.

O volume de condensado que o dreno precisa suportar

Um split de 12.000 BTU em operação contínua pode gerar entre 0,5 e 1,5 litros de água por hora, dependendo da umidade relativa do ambiente. Aparelhos de maior capacidade produzem volumes ainda maiores. Isso significa que qualquer ponto de estagnação na tubulação vai se tornar um problema visível rapidamente, já que o volume de água é constante enquanto o aparelho opera.

Por isso, o dimensionamento do dreno precisa considerar não só o diâmetro do tubo, mas principalmente o percurso e a inclinação ao longo de todo o trajeto.

Qual é a queda mínima para o dreno do ar-condicionado

A referência técnica mais adotada no Brasil para a instalação do dreno do ar-condicionado é a inclinação mínima de 1% a 2%, o que equivale a 1 ou 2 centímetros de desnível a cada metro de tubulação. Esse parâmetro está alinhado com as diretrizes da NBR 16401, que trata das instalações de ar-condicionado centrais e unitários, e com a NBR 16655, que aborda especificamente sistemas residenciais.

Na prática, isso significa que em um percurso de 3 metros de tubulação horizontal, a extremidade de saída do dreno precisa estar pelo menos 3 a 6 cm abaixo do ponto de saída da bandeja da evaporadora. Parece pouco, mas é o suficiente para garantir o escoamento contínuo por gravidade.

Por que o caimento inadequado é tão comum

O problema mais frequente é a instalação com a evaporadora perfeitamente nivelada ou quase nivelada. Alguns instaladores aplicam o nível de bolha para nivelar a unidade com precisão e, ao fazer isso, eliminam justamente o desnível necessário para o escoamento do dreno. A unidade interna precisa ter uma leve inclinação para o lado da saída do dreno, não ficar na posição perfeitamente horizontal.

Além disso, ao longo do tempo, a vibração do aparelho pode afrouxar os parafusos do suporte de fixação e alterar gradativamente o ângulo da evaporadora. O que estava com caimento suficiente na instalação pode perder esse desnível depois de alguns meses de operação. Por isso, vale checar o nível do suporte nas revisões preventivas.

Outros erros comuns incluem:

Trecho horizontal muito longo sem inclinação progressiva
Uso de mangueira flexível que “empena” e cria pontos baixos no meio do percurso
Curvas de 90° desnecessárias que reduzem a velocidade de escoamento
Fixação da mangueira em trecho ascendente, invertendo a lógica do caimento

Queda mínima na prática: como medir e ajustar

Para conferir o caimento durante a instalação, o método mais simples é usar um nível de bolha ou um nível digital sobre o tubo de dreno já instalado. O objetivo é confirmar que em nenhum ponto do percurso a tubulação está nivelada ou ascendente.

Outro recurso prático é despejar um pequeno volume de água na bandeja da evaporadora após a instalação e observar se ela flui sem acúmulo até o ponto de saída. Se a água demorar para sair ou ficar estagnada em algum ponto do trajeto, o caimento precisa ser corrigido antes de finalizar o serviço.

Leia também: Onde fica o dreno do ar-condicionado?

Prevenção de retorno de água no dreno do ar-condicionado

Além do caimento insuficiente, outro problema que causa vazamento dentro do ambiente é o retorno de água pelo dreno. Esse fenômeno acontece quando a extremidade de saída da tubulação está exposta ao vento, à chuva ou a pressões externas que empurram a água de volta para dentro.

Em instalações de fachada, por exemplo, ventos fortes podem pressionar a saída do dreno e enviar água de volta pela tubulação até a bandeja da evaporadora. Quando a bandeja transborda, o vazamento acontece pela frente da unidade interna, dentro do ambiente.

Válvula anti-retorno no dreno

A solução mais eficaz para prevenir o refluxo é a instalação de uma válvula anti-retorno na extremidade externa do dreno. Esse dispositivo funciona como um selo mecânico que abre para deixar a água sair e fecha quando há pressão no sentido contrário, impedindo o retorno.

O uso da válvula anti-retorno é especialmente recomendado em instalações de apartamentos em andares mais altos, ambientes com ventilação externa intensa e qualquer instalação onde a saída do dreno fique exposta ao lado externo da edificação. É uma peça de baixo custo e fácil instalação que resolve preventivamente um problema que, sem ela, vai gerar chamado de retorno certo.

Sifão no dreno: quando usar e quando não usar

O sifão é outro dispositivo frequentemente mencionado no contexto do dreno do ar-condicionado, mas precisa de atenção quanto ao posicionamento. A função principal do sifão é criar uma barreira hídrica que impede o retorno de gases e odores quando o dreno é conectado a uma rede de esgoto ou pluvial. Portanto, ele é indicado quando a tubulação de dreno termina em uma rede coletora.

O erro clássico, porém, é posicionar o sifão na saída direta do dreno, antes do percurso externo. Nessa posição, o sifão cria resistência ao escoamento e pode fazer exatamente o contrário do que se espera: acumular água e favorecer o retorno. A regra prática é clara: não posicione o sifão na saída imediata da bandeja. Ele deve ser instalado apenas no ponto de conexão com a rede coletora, nunca no início do percurso de drenagem.

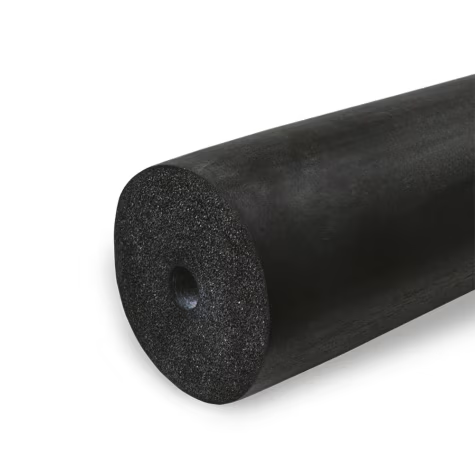

Confira na Frigelar: Tubo Isolante Elastomérico Armaflex AF para Ar-Condicionado 2.1/8 54mm Parede 32mm 2 Metros AF T 054

Materiais e diâmetros recomendados para a tubulação de dreno

A tubulação de dreno do ar-condicionado pode ser executada em mangueira flexível corrugada ou em tubo rígido de PVC. Cada um tem suas vantagens e limitações.

Mangueira flexível

A mangueira flexível é a solução mais comum em instalações residenciais por ser fácil de trabalhar e permitir mudanças de direção sem o uso de conexões. O ponto negativo é que ela pode empenas ao longo do tempo, criando pontos baixos no meio do percurso que interrompem o caimento. Por isso, é fundamental fixá-la com abraçadeiras a cada 50 cm para manter o trajeto retilíneo e a inclinação constante.

Tubo rígido de PVC

O PVC rígido oferece maior estabilidade no percurso e é o material recomendado para instalações comerciais ou percursos mais longos. A NBR 16280 indica diâmetro mínimo de 20 mm para splits de até 12.000 BTU. Para aparelhos maiores ou redes coletivas, o dimensionamento precisa considerar a vazão total de condensado de todos os equipamentos conectados.

Isolamento térmico do dreno

Um ponto frequentemente negligenciado é o isolamento térmico da tubulação de dreno. Nos trechos em que a mangueira passa por ambientes quentes ou fica exposta ao sol, a diferença de temperatura entre a água condensada fria e o ar externo quente pode causar condensação na parte externa da tubulação. Essa umidade acumula sujeira e favorece o crescimento de biofilme. O isolamento com espuma elastomérica resolve esse problema e prolonga a vida útil da instalação.

Checklist de instalação do dreno do ar-condicionado

Antes de finalizar o serviço, vale revisar esses pontos:

A evaporadora está com leve inclinação para o lado do dreno, não perfeitamente nivelada
O percurso da tubulação tem inclinação contínua de pelo menos 1% a 2%
Não há trechos horizontais nivelados nem pontos ascendentes no trajeto
A mangueira flexível está fixada com abraçadeiras a cada 50 cm
A extremidade de saída está protegida com válvula anti-retorno (quando necessário)
O sifão, se utilizado, está posicionado apenas no ponto de conexão com a rede coletora
A instalação foi testada com água antes do fechamento do serviço
