Tubo de cobre para R32: espessura, pressão e instalação segura
O tubo de cobre para R32 precisa suportar a pressão prevista pelo fabricante e ter a bitola indicada para cada linha. Na prática, não basta comprar “tubo para R32”: o técnico deve conferir diâmetro externo, espessura de parede, têmpera, comprimento, desnível e estado interno da tubulação do ar-condicionado.
O R32 trabalha com pressão semelhante à do R410A, mas pertence à classe de segurança A2L, de menor inflamabilidade. Por isso, a instalação exige material adequado, ferramentas compatíveis, ventilação e controle de fontes de ignição. Continue a leitura para revisar os critérios que reduzem retrabalho, vazamentos e risco na partida.
O que muda no tubo de cobre usado com R32?
O cobre continua sendo o material mais usado na linha frigorígena, porém o tubo deve ser sem costura, próprio para refrigeração, limpo, seco e protegido contra umidade. A classe A2L do R32 também exige atenção ao local de trabalho e à detecção de vazamentos.
O Programa Brasileiro de Eliminação dos HCFCs, do Ministério do Meio Ambiente, identifica o R32 como A2L. Essa classificação combina baixa toxicidade com menor velocidade de propagação de chama, mas não elimina a necessidade de precauções.
Além da segurança, o técnico precisa considerar o projeto do equipamento. O conteúdo sobre por que o R32 está substituindo o R410A ajuda a contextualizar essa mudança, mas a seleção do tubo sempre deve partir do manual do modelo instalado.
Qual é a espessura do tubo de cobre para R32?
Não existe uma espessura única para todo sistema com R32. O diâmetro, a espessura mínima e a têmpera devem atender ao manual e à pressão máxima admissível do equipamento. Tubos finos demais podem deformar na flange ou perder resistência; tubos fora da bitola alteram velocidade, retorno de óleo e desempenho.
| Diâmetro externo | Bitola nominal | Referência encontrada em manuais de R32 |
| 6,35 mm | 1/4 pol. | 0,80 mm |
| 9,52 mm | 3/8 pol. | 0,80 mm |
| 12,70 mm | 1/2 pol. | 0,80 mm |
| 15,88 mm | 5/8 pol. | 0,80 a 1,00 mm, conforme o equipamento |
| 19,05 mm | 3/4 pol. | 1,20 mm em determinadas linhas comerciais |
Os valores acima são uma referência comparativa, não uma tabela universal. Um manual brasileiro de equipamento R32 da Carrier indica 0,80 mm em bitolas de 1/4 a 5/8 de polegada para aquela linha. Já um guia técnico oficial da Fujitsu General exige 1,00 mm para 5/8 e 1,20 mm para 3/4 em outros modelos.
Como escolher sem errar
Antes de cortar o tubo, confira estes pontos:
- Fluido indicado na etiqueta do equipamento;
- Diâmetro das linhas de líquido e gás;
- Espessura mínima e tipo de têmpera;
- Comprimento mínimo e máximo da linha;
- Desnível máximo entre evaporadora e condensadora;
- Carga adicional por metro, quando prevista;
- Pressão máxima e pressão de teste informadas pelo fabricante.
Se o tubo não tiver identificação confiável, meça a parede com instrumento adequado ou substitua o trecho. A aparência externa não comprova a espessura nem a resistência à pressão.
Qual é a pressão do R32 na tubulação?
O R32 não possui uma pressão de trabalho fixa. A leitura muda conforme temperatura de evaporação e condensação, carga térmica, modo de operação, rotação do compressor e condições do fluxo de ar. Portanto, uma pressão isolada no manifold não confirma carga correta nem desempenho adequado.
A Daikin Brasil informa que as pressões de trabalho do R32 e do R410A são semelhantes. Ainda assim, não se deve colocar R32 em um equipamento projetado para R410A. Para comparar propriedades e aplicações, consulte também as diferenças entre os gases R32 e R410A.
Pressão de operação e pressão de teste não são a mesma coisa
A pressão de operação resulta do funcionamento do sistema. Já a pressão de teste serve para verificar a estanqueidade antes da liberação do refrigerante. O valor de teste deve vir do manual do modelo, sem copiar a pressão usada em outro aparelho.
Como exemplo, o guia da Fujitsu citado acima determina teste com nitrogênio a 4,15 MPa em uma família específica. Esse número não deve ser aplicado automaticamente a qualquer split R32. Use regulador, manômetros e mangueiras compatíveis com a pressão prescrita e nunca teste com oxigênio ou ar comprimido.
Posso reaproveitar uma tubulação de R410A ou R22?
Uma linha que operava com R410A pode ser reaproveitada em alguns projetos com equipamento novo para R32, desde que o fabricante autorize. A pressão semelhante não basta: bitola, espessura, integridade, limpeza, comprimento, desnível e contaminação por óleo precisam ser avaliados.
Para decidir, verifique:
- Ausência de amassados, corrosão, trincas e flanges antigas;
- Compatibilidade das bitolas com o novo modelo;
- Espessura comprovada e resistência à pressão de projeto;
- Histórico da linha, sem queima de compressor ou contaminação severa;
- Possibilidade de limpeza, secagem e novo teste de estanqueidade;
- Aprovação expressa no manual ou pelo suporte técnico do fabricante.
Em tubulação que trabalhou com R22, a substituição costuma ser a escolha mais segura devido às diferenças de pressão, óleo e histórico de contaminação. Reaproveitar a linha não significa converter um aparelho R410A para R32, procedimento que não é permitido pelo projeto original.

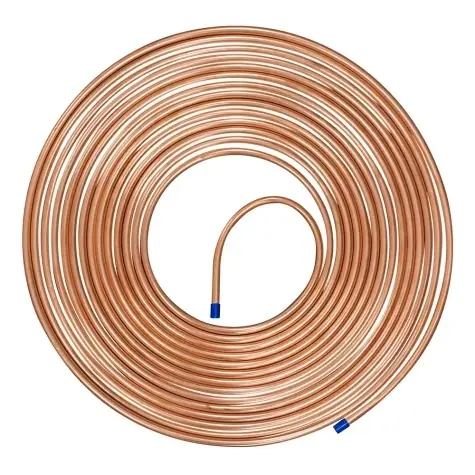

Confira na Frigelar: Tubo Cobre Panqueca 15 Metros 5/8 ” = 15,87mm Parede 1/32 ” = 0,79mm Cobresul
Como instalar tubo de cobre para R32 com segurança?
A instalação segura começa antes da flange e termina apenas após o comissionamento. O checklist de instalação do ar-condicionado split ajuda a organizar a obra, enquanto as etapas abaixo tratam dos cuidados específicos da linha frigorígena.
1. Planeje e proteja a tubulação
Confirme bitolas, percurso, curvas, desnível e carga adicional. Mantenha as pontas tampadas até o momento da conexão para impedir a entrada de poeira e umidade. Evite curvas fechadas, achatamento e dobra repetida no mesmo ponto.
2. Faça uma flange uniforme
Corte o tubo a 90 graus, remova rebarbas com a ponta voltada para baixo e use flangeador compatível com R32/R410A. Inspecione a face: ela deve ficar lisa, centralizada, sem trincas. Instale a porca indicada pelo fabricante e aperte com torquímetro no valor do manual.
3. Teste a estanqueidade com nitrogênio
Pressurize em etapas com nitrogênio seco e regulador. Verifique flanges, válvulas e pontos soldados com detector compatível com A2L e solução formadora de bolhas. A investigação de vazamento de gás no ar-condicionado deve ocorrer antes da liberação da carga.
4. Evacue e carregue pelo peso
Faça vácuo com bomba, mangueiras e vacuômetro adequados. Confirme que o sistema atinge e mantém o critério definido pelo fabricante. Se houver carga adicional, use balança e aplique a massa por metro indicada no manual. Não purgue a linha com o próprio refrigerante.
5. Comissione e registre
Após liberar o fluido, verifique aperto das tampas, temperatura, corrente, drenagem, ruído e sinais de vazamento. Registre modelo, carga adicionada, comprimento da linha, pressão de teste e resultado do vácuo. Esses dados facilitam diagnóstico e garantia.
Quais erros comprometem a instalação com R32?
Os erros mais críticos aparecem quando o instalador trata o R32 como uma simples troca de fluido. Os seguintes atalhos aumentam o risco de vazamento, quebra e retorno ao cliente:
- Escolher o tubo apenas pela capacidade em BTU, sem consultar o modelo;
- Usar tubo sem origem ou com parede abaixo do especificado;
- Reaproveitar flange, porca ou linha contaminada sem avaliação;
- Apertar conexões “no tato”, sem torquímetro;
- Testar com oxigênio, ar comprimido ou pressão copiada de outro equipamento;
- Fazer vácuo apenas por tempo, sem verificar a estabilidade;
- Trabalhar perto de chama, faísca ou superfície quente sem ventilação;
- Misturar fluidos ou completar a carga somente pela pressão do manifold.
Perguntas frequentes sobre tubo de cobre para R32
Use tubo de cobre sem costura, próprio para refrigeração, com diâmetro e espessura definidos no manual do equipamento. O tubo deve estar limpo, seco, sem amassados e ser compatível com a pressão máxima do sistema.
Não é possível aprovar apenas pelo valor. Muitos manuais consultados partem de 0,80 mm nas bitolas menores, mas a exigência muda conforme diâmetro e modelo. Se 0,70 mm não estiver homologado pelo fabricante para aquela aplicação, não utilize.
As pressões são semelhantes, segundo a Daikin Brasil. Entretanto, a pressão real varia com temperatura e condição de operação. Sempre use a tabela pressão-temperatura, os dados do fabricante e ferramentas classificadas para R32/R410A.
Pode ser possível quando o fabricante autoriza e a linha atende a bitola, espessura, limpeza, integridade, comprimento e pressão de teste do novo equipamento. Refaça as flanges e não reaproveite a linha sem inspeção técnica.
Não. O equipamento, os componentes e os controles foram projetados para um refrigerante específico. Reaproveitar uma tubulação aprovada é diferente de trocar o fluido de um aparelho existente.
Use a pressão indicada no manual do modelo e nitrogênio seco com regulador. Não adote um valor genérico e nunca use oxigênio ou ar comprimido. Depois do teste, faça vácuo e confirme a estabilidade antes de liberar o refrigerante.
