Código de erro no ar-condicionado TCL: como interpretar e iniciar o diagnóstico
O código de erro no ar-condicionado TCL é um ponto de partida para o diagnóstico técnico. Ele não deve ser tratado como uma sentença definitiva de troca de peça, mas como um alerta para investigar sensores, comunicação entre unidades, alimentação elétrica, motor ventilador, compressor e placa eletrônica.
Nos modelos TCL com autodiagnóstico, o próprio equipamento identifica falhas e exibe um código no display da evaporadora, o que ajuda o técnico a direcionar a primeira inspeção. Ainda assim, cada linha pode ter variações de leitura, por isso o manual do modelo deve ser consultado antes de qualquer substituição.
Ao longo deste artigo, veja como interpretar os principais códigos, quais testes fazer em campo e como evitar trocas desnecessárias de componentes. Em diagnósticos que envolvem sensores, placas e conexões, contar com boas peças para ar-condicionado ajuda a entregar um serviço mais seguro e profissional.
O que significa código de erro no ar-condicionado TCL?
O código de erro no ar-condicionado TCL é uma mensagem de falha gerada pela placa de controle quando algum sinal fica fora do padrão esperado. Essa falha pode estar ligada à leitura de temperatura, comunicação, motor, tensão elétrica, compressor ou proteção do sistema.
Na prática, o código ajuda o refrigerista a responder três perguntas:
- Qual circuito deve ser analisado primeiro?
- O problema está na evaporadora, na condensadora ou na comunicação?
- A falha é de componente, instalação, alimentação elétrica ou condição de operação?
O ponto mais importante é não pular etapas. Um código ligado a sensor, por exemplo, pode ser causado pelo próprio sensor, mas também por conector oxidado, cabo rompido, mau contato ou placa com defeito.
Quais são os principais códigos de erro do ar-condicionado TCL?
Os códigos podem variar conforme a linha e o modelo do equipamento. A tabela abaixo serve como referência inicial para aparelhos TCL Inverter, mas o técnico deve confirmar a informação no manual técnico do equipamento atendido. O guia técnico de reparo da SEMP TCL relaciona códigos como E1, E2, E3, E6, E7, E8, EE, P0, P1, P4, P5, P6, P7 e P9 a sensores, motor ventilador, EEPROM, módulo inteligente de energia, tensão e proteções térmicas.
| Código | Leitura inicial | Onde começar o diagnóstico |
|---|---|---|
| E0 | Falha de comunicação | Cabo de interligação, bornes, continuidade e conexão entre unidades |
| E1 | Sensor de temperatura ambiente interno | Conector, resistência do sensor e placa interna |
| E2 | Sensor da serpentina da evaporadora | Sensor IPT, chicote, oxidação e placa interna |
| E3 | Sensor da condensadora | Sensor externo, conector e placa da unidade externa |
| E4 | Funcionamento anormal ou falha associada ao circuito externo | Válvulas, carga de fluido, sensor externo e placa |
| E6 | Falha no motor ventilador da unidade interna | Motor, travamento, cabo e placa principal interna |
| E7 | Sensor de temperatura da unidade externa | Conexão elétrica, sensor e placa externa |
| E8 | Sensor do tubo de descarga do compressor | Sensor de descarga, chicote e placa externa |
| E9 ou P0 | Falha no módulo inteligente de energia | IPM, compressor, placa externa e alimentação |
| EE | Falha de EEPROM | Placa interna, placa externa e gravação/memória |
| P1 | Sobretensão ou subtensão | Rede elétrica, tensão nos bornes e alimentação da condensadora |
| P4, P5, P6, P7 | Proteções térmicas ou de operação | Obstrução de ar, carga de fluido, ventilador, sensor e placa |
| P9 | Falha no módulo de potência ou acionamento do compressor | Conexões do compressor, IPM e placa externa |
O que fazer quando aparece E0 no ar-condicionado TCL?
O código E0 no ar-condicionado TCL indica falha de comunicação do equipamento. A própria TCL orienta que o instalador verifique se a interligação do cabo de comunicação está correta, pois a correção dessa ligação pode resolver a falha.
Antes de condenar a placa, confira:
- aperto dos bornes;
- sequência dos cabos entre evaporadora e condensadora;
- continuidade do cabo de comunicação;
- sinais de emenda mal feita, oxidação ou rompimento;
- tensão de alimentação chegando corretamente;
- histórico de queda de energia ou oscilação na instalação.
Quando o erro E0 aparece logo após a instalação, o foco deve estar na interligação elétrica. Quando aparece em equipamento já em uso, vale investigar também oxidação, cabo ressecado, mau contato e possível falha na placa de comunicação.
Como diagnosticar erros E1 e E2 no ar-condicionado TCL?
Os códigos E1 e E2 costumam estar ligados aos sensores da unidade interna. Em guias técnicos da TCL, E1 aparece associado ao sensor de temperatura do ambiente interno, enquanto E2 aparece associado ao sensor de temperatura da serpentina do evaporador.
Como testar o sensor antes da troca?
O teste mais seguro é medir a resistência do sensor com multímetro e comparar a leitura com a tabela do fabricante na temperatura do momento. A leitura isolada não basta, pois sensores NTC alteram a resistência conforme a temperatura.
Na rotina de campo, o técnico deve:
- desligar o equipamento com segurança;
- acessar o sensor indicado;
- verificar conector, chicote e sinais de oxidação;
- medir a resistência nos terminais do sensor;
- comparar o valor com a tabela técnica;
- aquecer levemente o sensor e observar se há variação coerente;
- analisar a placa somente depois de confirmar o sensor e a conexão.
Esse cuidado evita substituir placa quando a falha está em um sensor simples ou em um conector. Para aprofundar o procedimento, o conteúdo sobre testar sensor NTC com multímetro ajuda a interpretar leituras e reduzir trocas desnecessárias.

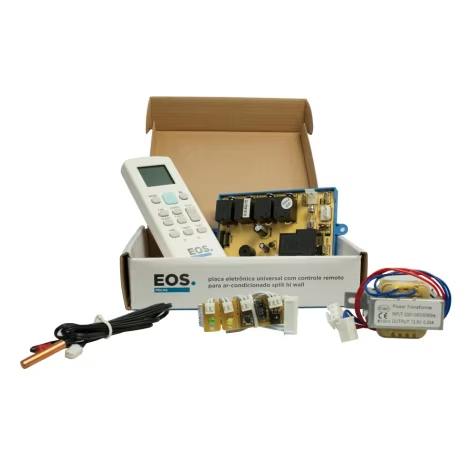

Confira na Frigelar: Kit Placa Universal com Controle Remoto EOS para Ar Split 220V
Como interpretar erros E3, E7 e E8 na unidade externa?
Os códigos E3, E7 e E8 apontam para leituras anormais de sensores na unidade externa. O E3 pode envolver o sensor do condensador, o E7 pode envolver sensor de temperatura externa e o E8 pode estar ligado ao sensor do tubo de descarga do compressor.
Essas falhas exigem atenção porque a condensadora trabalha exposta a chuva, sol, maresia, poeira e vibração. Por isso, não olhe apenas o sensor.
Verifique também:
- chicote ressecado ou prensado;
- conector com zinabre;
- sensor fora do alojamento correto;
- serpentina obstruída;
- ventilador externo com rotação irregular;
- placa externa com marcas de aquecimento;
- histórico de oscilação elétrica.
Quando a falha envolve leitura de temperatura na condensadora, a análise deve conectar sensor, fluxo de ar e condição real de operação. Uma condensadora obstruída pode elevar temperatura e acionar proteção, mesmo com o sensor funcionando.
Código E6 no ar-condicionado TCL: o que verificar?
O código E6 está ligado à falha no motor ventilador da unidade interna em guias técnicos TCL. A orientação de diagnóstico passa por verificar se o ventilador funciona normalmente, se os cabos estão conectados à placa principal interna e, conforme o resultado, avaliar motor e placa.
Comece por uma inspeção simples:
- a turbina gira livremente?
- há sujeira travando a peça?
- o eixo apresenta folga?
- existe ruído mecânico antes do erro?
- o conector do motor está firme?
- chega tensão correta no circuito?
- a placa envia comando para o motor?
Se o motor estiver travado ou com consumo fora do padrão, a placa pode entrar em proteção. Se o motor estiver íntegro e a alimentação não chegar corretamente, a suspeita passa para chicote, conector ou placa interna.
Quando suspeitar de placa eletrônica no ar-condicionado TCL?
A placa eletrônica deve entrar no diagnóstico depois que sensores, alimentação, comunicação e chicotes forem testados. Trocar a placa cedo demais aumenta custo, risco de retorno e insatisfação do cliente.
Suspeite da placa quando:
- o sensor mede corretamente, mas o código continua;
- há alimentação correta, mas o comando não sai da placa;
- conectores estão íntegros e sem oxidação;
- o erro volta logo após reset;
- existem marcas de curto, trilha queimada ou componente estufado;
- o histórico inclui pico de tensão, chuva forte ou mau aterramento.
Em casos de falha visível ou suspeita elétrica, o conteúdo sobre curto na placa do ar-condicionado ajuda a organizar a análise com multímetro antes da troca.
Proteções P0, P1, P4, P6, P7 e P9: o que observar?
Os códigos com letra P geralmente indicam proteções do sistema, e não apenas defeito direto de uma peça. Em materiais técnicos TCL, P1 está relacionado à sobretensão ou subtensão, P4 à proteção por temperatura elevada na descarga do compressor, P6 e P7 a proteções por superaquecimento e P9 a falha do módulo inteligente de energia.
O que checar antes de trocar componentes?
A primeira etapa é separar falha real de proteção por condição de trabalho. Um equipamento pode proteger o compressor por falta de fluido, sujeira na serpentina, ventilador externo parado ou tensão fora da faixa.
Na prática, verifique:
- tensão no ponto de alimentação;
- disjuntor e circuito dedicado;
- aperto de bornes;
- obstrução na condensadora;
- limpeza de filtros e serpentinas;
- rotação do ventilador externo;
- pressão e superaquecimento, conforme procedimento técnico;
- resistência dos sensores indicados;
- conectores do compressor e do módulo IPM.
A TCL também lista, entre possíveis causas de equipamento que não resfria, filtro bloqueado, falta de fluido refrigerante, ajuste de velocidade do ventilador, falha de energia elétrica ou disjuntor desligado. Esses pontos devem entrar na triagem antes de assumir defeito eletrônico.
Como fazer um diagnóstico seguro do código de erro no ar-condicionado TCL?
O diagnóstico seguro do código de erro no ar-condicionado TCL segue uma sequência simples: confirmar o código, identificar o circuito suspeito, testar alimentação, medir sensores, verificar comunicação, analisar motores e só então avaliar placa eletrônica.
Checklist de atendimento em campo
Use este roteiro para reduzir erro de análise:
- Anote o código completo: registre se aparece no display, no LED ou no aplicativo.
- Confirme o modelo: consulte o manual da linha exata, pois os códigos podem variar.
- Ouça o cliente: pergunte quando o erro aparece, após ligar, em refrigeração, em aquecimento ou depois de alguns minutos.
- Cheque elétrica: tensão, disjuntor, aterramento, bornes e cabo de interligação.
- Teste sensores: meça resistência e compare com a tabela técnica.
- Verifique ventiladores: observe travamento, ruído, rotação e alimentação.
- Avalie placa por último: só condene a placa após excluir sensor, cabo, conector, motor e alimentação.
Esse passo a passo também se aplica a outros equipamentos Inverter. Por isso, o guia de código de erro split inverter pode complementar a análise quando o técnico quiser comparar padrões de diagnóstico.
Quais peças podem estar ligadas aos códigos de erro TCL?
Os códigos de erro TCL podem envolver peças simples ou componentes mais caros. O segredo é confirmar a causa antes de substituir.
As peças mais comuns em diagnósticos são:
- sensores NTC de temperatura ambiente;
- sensores de serpentina da evaporadora;
- sensores da condensadora;
- sensor de descarga do compressor;
- motor ventilador da evaporadora;
- motor ventilador da condensadora;
- cabos de comunicação;
- placa principal interna;
- placa externa;
- módulo IPM;
- conectores e terminais.
Os sensores de ar-condicionado são peças pequenas, mas têm impacto direto na lógica de funcionamento. Quando a placa recebe uma leitura incoerente, o sistema pode bloquear compressor, ventilação ou partida para evitar danos.
Quais erros aumentam o retorno de garantia?
O retorno de garantia costuma aparecer quando o técnico resolve o sintoma, mas não elimina a causa. Em códigos de erro TCL, isso acontece principalmente quando a peça é trocada sem medir o circuito.
Evite estes erros:
- resetar o aparelho e encerrar o atendimento sem teste;
- trocar sensor sem medir resistência;
- trocar placa sem testar alimentação;
- ignorar cabo de comunicação no erro E0;
- não avaliar obstrução de ar em códigos de proteção;
- esquecer de registrar tensão, resistência e comportamento do equipamento;
- instalar evaporadora e condensadora incompatíveis;
- deixar conectores frouxos após a manutenção.
Também vale orientar o cliente sobre limpeza de filtros, ambiente de instalação e uso correto. Em aparelhos TCL com diferentes linhas e recursos, entender os modelos de ar-condicionado TCL ajuda a contextualizar recursos, capacidade e características de cada equipamento.
Perguntas rápidas
O código de erro no ar-condicionado TCL é um alerta do sistema de autodiagnóstico. Ele indica que algum circuito, sensor, motor, comunicação, alimentação ou placa apresentou leitura fora do padrão esperado.
Nem sempre. O código E0 indica falha de comunicação. Antes de suspeitar da placa, o técnico deve verificar cabo de interligação, bornes, continuidade, conexão entre unidades e alimentação elétrica.
O E1 costuma indicar falha no sensor de temperatura ambiente interno. O técnico deve testar conector, chicote, resistência do sensor e, somente depois, avaliar a placa interna.
O E2 costuma estar ligado ao sensor de temperatura da serpentina da evaporadora. A análise deve incluir sensor, conector, chicote e leitura de resistência conforme a tabela do fabricante.
O reset pode apagar uma falha momentânea, mas não substitui o diagnóstico. Se o código voltar, o técnico deve investigar a causa com medições e inspeção dos componentes.
O sensor deve ser trocado quando a resistência medida estiver fora da faixa prevista para a temperatura do momento, quando houver circuito aberto, curto, dano físico ou leitura instável confirmada.
A placa deve ser avaliada quando alimentação, sensor, chicote, conector e motor estiverem corretos, mas o erro continuar. Marcas de curto, trilhas queimadas e ausência de comando também reforçam a suspeita.
