Sensor NTC: como testar e interpretar a leitura
Trocar peça sem ter certeza do diagnóstico é um erro que custa caro e atrasa o atendimento. Quando um equipamento apresenta falha de temperatura, o sensor NTC costuma ser o primeiro suspeito, mas nem sempre é o culpado. Saber como testar sensor NTC corretamente, com multímetro e metodologia adequada, é o que separa um diagnóstico preciso de uma troca desnecessária.
O que é o termistor NTC e como ele funciona
NTC é a sigla para Negative Temperature Coefficient, ou coeficiente negativo de temperatura. Na prática, isso significa que a resistência elétrica do componente diminui à medida que a temperatura sobe. Quanto mais calor, menor a resistência. É exatamente essa relação previsível entre temperatura e resistência que torna o sensor NTC tão útil nos sistemas de refrigeração e climatização.
O sensor é um componente eletrônico pequeno, geralmente encapsulado em epóxi, com dois terminais e instalado em pontos estratégicos do sistema: serpentina da evaporadora, ambiente interno, tubo de descarga do compressor, entre outros. Ele fornece leituras contínuas para a placa eletrônica, que usa esses dados para acionar ou desligar o compressor, controlar o ciclo de degelo e regular o funcionamento geral do equipamento.
Para entender melhor como esses componentes se encaixam no conjunto do sistema, vale conhecer o papel dos sensores de temperatura, pressão e umidade no ar-condicionado e como cada um influencia o desempenho do equipamento.
NTC x PTC: qual a diferença
O PTC (Positive Temperature Coefficient) funciona de forma oposta ao NTC: sua resistência aumenta com o aumento da temperatura. Nos sistemas de refrigeração, o PTC é mais comum como dispositivo de proteção em compressores, agindo como uma espécie de fusível térmico. O NTC, por sua vez, é o sensor predominante para medição de temperatura em geladeiras, freezers, câmaras frias e ar-condicionados. Quando o assunto é diagnóstico de temperatura, quase sempre é o NTC que está em jogo.
Sintomas de sensor NTC com defeito
Antes de pegar o multímetro, observar o comportamento do equipamento já dá pistas importantes. Um sensor NTC com defeito pode provocar situações bem distintas dependendo de como ele falhou.
Como o sensor defeituoso afeta o equipamento
Quando o sensor fica com resistência muito baixa (ou em curto), a placa interpreta que a temperatura está alta e mantém o compressor funcionando sem parar. O resultado é um equipamento que congela demais, com acúmulo excessivo de gelo na evaporadora.
Quando o sensor fica com resistência muito alta (ou em aberto), a placa interpreta que a temperatura já está adequada e interrompe o compressor cedo demais. O equipamento não resfria o suficiente, mantendo temperatura acima do esperado.
Um sensor que varia de forma errática, sem seguir a curva esperada de resistência por temperatura, gera oscilações constantes no funcionamento, o que frequentemente aciona o código de erro no display do aparelho.
Esses sintomas também podem ter outras origens, como problemas no sensor de temperatura da evaporadora ou falhas na placa de controle. Por isso, o teste objetivo é indispensável antes de qualquer decisão.
Leia também: Problemas no sensor de temperatura da evaporadora: saiba como identificar e o que fazer

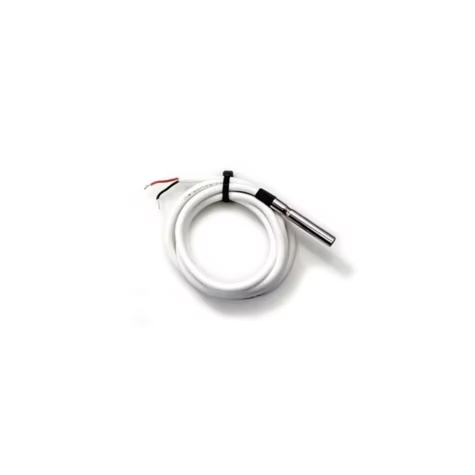

Confira na Frigelar: Cabo Sensor Full Gauge de Silicone para Terminal NTC sem Conector 2.5m Branco 3356
Como testar o sensor NTC com multímetro
O teste é direto e não exige equipamento sofisticado. Um multímetro digital comum, configurado na função ohmímetro, resolve.
Ferramentas necessárias
- Multímetro digital (com escala de kΩ)
- Termômetro de contato ou termômetro ambiental
- Recipiente com água e gelo (para teste complementar)
- Chave de fenda para acesso ao sensor
Procedimento de teste
Passo 1 — Desligue o equipamento da tomada. Nunca faça medição de resistência com o circuito energizado. O resultado será incorreto e há risco de dano ao multímetro.
Passo 2 — Localize e desconecte o sensor. O sensor NTC geralmente está posicionado na serpentina da evaporadora ou no retorno de ar da unidade interna. Desconecte o conector da placa sem forçar os terminais.
Passo 3 — Configure o multímetro na escala de resistência (Ω ou kΩ). Para sensores de ar-condicionado residencial, a faixa de 20 kΩ é um bom ponto de partida. Para sensores de geladeira e câmara fria, que podem operar em temperaturas mais baixas e apresentar resistências mais altas, pode ser necessário usar a escala de 200 kΩ.
Passo 4 — Posicione as pontas de prova nos terminais do sensor. A polaridade não importa para resistência. Anote o valor exibido no display.
Passo 5 — Compare com a temperatura ambiente. Registre a temperatura do local no momento da medição. Essa informação é essencial para interpretar o resultado corretamente, conforme a tabela de referência.
Passo 6 — Teste dinâmico (opcional, mas recomendado). Aqueça levemente o sensor segurando-o entre os dedos por alguns segundos. A resistência deve cair de forma progressiva. Se não houver variação ou se o valor saltar de forma brusca, o sensor está com comportamento anormal.
Para um segundo teste complementar, mergulhe o sensor em água com gelo (próximo a 0 °C) e observe se a resistência sobe consideravelmente em relação à leitura feita em temperatura ambiente. Um bom sensor NTC apresenta variação clara e coerente entre as duas condições.
Como interpretar os valores de resistência
A leitura isolada de resistência não diz muita coisa. O que determina se o sensor está bom ou ruim é a relação entre o valor medido e a temperatura no momento do teste.
Tabela de referência de resistência por temperatura
Os valores abaixo são referência para sensores NTC de 10 kΩ a 25 °C, o modelo mais comum em ar-condicionados split e equipamentos de refrigeração doméstica e comercial. Sensores de 5 kΩ ou 20 kΩ seguem a mesma lógica de variação, mas com valores proporcionalmente diferentes.
| Temperatura (°C) | Resistência aproximada (kΩ) |
|---|---|
| -10 | 55 a 60 |
| 0 | 32 a 36 |
| 10 | 19 a 22 |
| 20 | 12 a 13 |
| 25 | 10 |
| 30 | 8 a 9 |
| 40 | 5 a 6 |
| 50 | 3 a 4 |
Esses valores são aproximados. O ideal é sempre consultar a tabela específica do fabricante do equipamento, pois diferentes marcas utilizam sensores com curvas ligeiramente distintas. Fabricantes como LG, Samsung, Midea e Electrolux disponibilizam essas tabelas nos manuais técnicos e nos portais de suporte à rede autorizada.
O que fazer quando os valores estão fora do padrão
Se a leitura estiver muito acima ou muito abaixo do valor esperado para a temperatura medida, o sensor está com defeito. A mesma conclusão vale se o multímetro indicar resistência infinita (circuito aberto) ou zero ohm (curto-circuito).
Sensores NTC com defeito não têm reparo. A substituição é a única solução, e o componente novo deve ter as mesmas especificações do original, especialmente o valor nominal de resistência a 25 °C e a constante beta, que determina a inclinação da curva. Usar um sensor com curva diferente vai gerar leituras imprecisas e o equipamento vai continuar apresentando falhas mesmo após a troca.
Ao identificar os diferentes tipos de sensores de ar-condicionado e como realizar a substituição correta, é possível agilizar o atendimento e garantir que a peça instalada seja compatível com o equipamento.
Leia também: Principais defeitos no termostato do refrigerador
Quando substituir o sensor NTC
A substituição é indicada quando o teste confirma pelo menos uma das seguintes condições:
- A resistência medida está fora da faixa esperada para a temperatura do momento, considerando uma margem de tolerância de 10 a 15%.
- O sensor apresenta resistência infinita ou zero ohm.
- O valor varia de forma errática durante o teste dinâmico, sem seguir a curva esperada.
- O sensor apresenta danos físicos visíveis: fio partido, encapsulamento rachado ou oxidação nos terminais.
Se nenhuma dessas condições for confirmada, o sensor está funcionando corretamente e a falha do equipamento tem outra origem. Placa de controle, compressor, válvula de expansão e problemas de carga de gás são os próximos itens a investigar.
