Torquímetro para ar-condicionado: como aplicar o torque correto
O torquímetro para ar-condicionado aplica um valor controlado de torque nas porcas flangeadas. Assim, o aperto não depende apenas da força e da sensibilidade do técnico.
O equipamento deve integrar o checklist de instalação, junto ao manual do modelo. Antes do aperto, confira também os cuidados com o tubo de cobre do ar-condicionado. Veja como selecionar o valor, posicionar as chaves e conferir a vedação.
O que é um torquímetro para ar-condicionado?
O torquímetro mede e limita o momento de aperto, normalmente indicado em newton-metro (N·m). Um clique ou alerta informa quando a ferramenta atinge o valor ajustado.
Torque insuficiente pode deixar a união sem compressão adequada. Torque excessivo pode deformar a flange, danificar a rosca ou trincar a porca.
O resultado ainda depende de corte, rebarbação, flangeamento e alinhamento bem executados. Também é indispensável seguir as práticas essenciais para o manuseio seguro de gases refrigerantes.
Qual é o torque correto para a tubulação do ar-condicionado?
O torque correto deve ser retirado do manual de instalação do modelo. O fabricante pode definir valores, materiais e métodos próprios para cada conexão.
Como referência técnica, o manual oficial G-Prime Inverter Compact da Gree apresenta as seguintes faixas para porcas de alargamento:
| Diâmetro externo do tubo | Torque de aperto indicado no manual |
|---|---|
| 6,35 mm (1/4 pol.) | 15 a 30 N·m |
| 9,52 mm (3/8 pol.) | 35 a 40 N·m |
| 12,70 mm (1/2 pol.) | 45 a 50 N·m |
| 15,88 mm (5/8 pol.) | 60 a 65 N·m |
| 19,05 mm (3/4 pol.) | 70 a 75 N·m |
| 22,22 mm (7/8 pol.) | 80 a 85 N·m |
Atenção: a tabela pertence a uma linha específica e não substitui o manual. Se houver diferença, prevalece a documentação do fabricante.
Como usar o torquímetro para ar-condicionado corretamente?
A aplicação deve começar antes do aperto final. Uma flange malformada não se torna confiável só porque recebeu o torque previsto.
1. Confirme o modelo, o diâmetro e o valor
Consulte o manual, identifique cada diâmetro e registre o torque correspondente. Confira se a escala está em N·m e se a faixa da ferramenta contempla o valor.
2. Inspecione a flange e a porca
O tubo deve estar em esquadro, sem rebarbas e com flange uniforme. Não prossiga se houver rachadura, inclinação, risco ou espessura irregular. Inicie a porca com a mão para evitar rosca cruzada.
Não improvise fita veda-rosca, selante ou lubrificante. Siga o manual, inclusive quando houver orientação sobre óleo de refrigeração.
3. Use duas chaves na conexão
Segure o corpo da conexão com uma chave fixa e coloque a cabeça aberta do torquímetro na porca. A contrachave evita esforço sobre a válvula e a tubulação.
4. Aplique força contínua até o sinal
Ajuste o valor e puxe o cabo de forma lenta e contínua, pelo ponto recomendado. Pare no primeiro clique ou sinal. Apertos adicionais alteram o resultado.
Extensões podem alterar o braço de alavanca. Use acessórios compatíveis e aplique a correção indicada pelo fabricante da ferramenta.
5. Faça vácuo e teste de estanqueidade
O torque não substitui a inspeção final. Faça vácuo e teste as conexões conforme o fabricante. Saber como identificar fluido refrigerante baixo e realizar a recarga ajuda a reconhecer indícios de vazamento e evita liberar o sistema apenas porque a porca atingiu o valor programado.

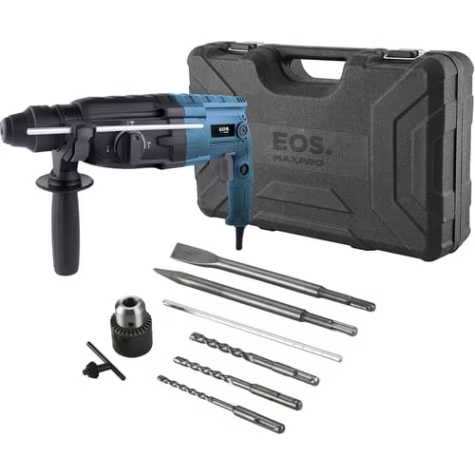

Confira na Frigelar: Martelete Perfurador e Rompedor SDS Plus Profissional EOS MaxPro 850W 220V com Maleta e Acessórios EFM01PRO
Quais erros comprometem o aperto da flange?
Os problemas mais comuns surgem quando o torquímetro é tratado como uma chave convencional. Evite estas práticas:
- Apertar “no tato”: a percepção de força não comprova o torque aplicado.
- Usar uma tabela sem conferir o manual: equipamentos diferentes podem exigir valores distintos.
- Corrigir uma flange defeituosa com mais aperto: a solução é refazer a ponta do tubo.
- Ignorar a contrachave: o esforço pode chegar à válvula e à tubulação.
- Dar novos apertos após o clique: cada movimento adicional altera o resultado.
- Usar o torquímetro para soltar porcas: a prática pode afetar o mecanismo de medição.
- Trabalhar com a ferramenta danificada ou sem controle de calibração: quedas, uso intenso e armazenamento inadequado podem comprometer a leitura.
O NIST explica que a calibração é necessária para conferir se o torque aplicado corresponde ao valor pretendido. Siga o fabricante da ferramenta e o plano de qualidade da empresa.
Inclua essas conferências na rotina de diagnóstico e saiba como solucionar vazamentos de gás refrigerante. Em mudanças de local, entenda como retirar o gás ao trocar o ar-condicionado para preservar os componentes e realizar a avaliação técnica.
Como escolher um torquímetro para refrigeração?
Escolha uma faixa compatível com os serviços e cabeças abertas adequadas às porcas atendidas. A escala precisa ser legível, ter unidade identificada e ajuste seguro.
Também vale conferir:
- certificado ou rastreabilidade de calibração;
- disponibilidade de assistência e recalibração;
- encaixes e cabeças adequados para refrigeração;
- estojo que proteja o instrumento contra impactos e sujeira;
- orientação clara sobre ajuste, uso e armazenamento.
Checklist rápido antes de liberar o sistema
- Manual e modelo do equipamento conferidos;
- diâmetro de cada tubo identificado;
- torque registrado em N·m;
- flange limpa, uniforme e sem trincas;
- porca iniciada manualmente e alinhada;
- conexão apoiada com contrachave;
- aperto interrompido no primeiro sinal;
- vácuo e teste de estanqueidade concluídos;
- valores e verificações anotados na ordem de serviço.
Perguntas frequentes sobre torquímetro para ar-condicionado
O torquímetro aplica o torque especificado pelo fabricante às porcas flangeadas da tubulação. Ele reduz a variação do aperto manual e ajuda a evitar conexões frouxas ou danificadas.
O valor depende do diâmetro, do material da conexão e do modelo do equipamento. Consulte sempre a tabela do manual de instalação. Uma referência genérica não substitui a especificação do fabricante.
A chave comum pode ser usada como contrachave, mas não mede o torque final. Para controlar o aperto, utilize um torquímetro com cabeça e faixa compatíveis.
O excesso de torque pode deformar a flange, trincar a porca, danificar a rosca e provocar vazamento de fluido refrigerante.
Não. A ferramenta controla o aperto, mas a vedação também depende da qualidade da flange, do alinhamento e da integridade das peças. O sistema ainda precisa passar por vácuo e teste de estanqueidade.
Siga o intervalo definido pelo fabricante da ferramenta e pelo plano de qualidade da empresa. Antecipe a verificação se houver queda, sobrecarga, dano aparente ou dúvida sobre a precisão.
