Mangueira do Ar-Condicionado: Como Escolher o Tamanho Certo para Instalação
A escolha adequada da mangueira do ar-condicionado é um dos fatores que mais influenciam na eficiência, segurança e desempenho do sistema de climatização. Embora pareça um detalhe simples, o comprimento da mangueira pode impactar diretamente na perda de carga, na pressão do gás e até na durabilidade do equipamento.
Aqui no Blog do Seu Paschoal, vamos falar sobre como definir o comprimento ideal da mangueira em diferentes tipos de instalação, explicando os critérios técnicos que devem ser considerados por todo refrigerista profissional que preza por um serviço eficiente e dentro das normas.
A importância do comprimento da mangueira
Todo técnico experiente sabe que o sistema de ar-condicionado funciona com um ciclo fechado de gás refrigerante, onde a menor alteração no percurso pode afetar o equilíbrio do sistema. Nesse contexto, a mangueira do ar-condicionado — especialmente a linha frigorígena — deve ser dimensionada com precisão, considerando a distância entre a evaporadora e a condensadora.
Comprimentos inadequados, tanto curtos quanto excessivamente longos, podem gerar problemas como queda de desempenho, retorno de óleo deficiente, superaquecimento e até falhas na pressão de trabalho. Ou seja, o comprimento não é apenas uma questão de adaptação física ao ambiente, mas também um fator crítico para a operação do equipamento.
Curto demais? Longo demais? Onde está o equilíbrio?
Antes de tudo, o instalador precisa verificar o que o fabricante do equipamento recomenda em relação ao comprimento mínimo e máximo de linha. Em geral:
- Comprimentos muito curtos (inferiores a 1,5 metro) podem comprometer a troca térmica adequada e dificultar o retorno do óleo para a unidade externa.
- Comprimentos muito longos (acima de 15 metros, por exemplo) podem causar perda de carga, aumento no consumo de energia e exigir carga adicional de gás, além de outros ajustes no sistema.
A recomendação básica é sempre seguir a faixa indicada pelo fabricante, porém, nem sempre isso é possível em campo. Por isso, é essencial saber compensar a instalação com boas práticas e conhecimento técnico.
Fatores que influenciam na escolha do comprimento
Vamos aos principais elementos que o refrigerista deve considerar ao definir o comprimento da mangueira do ar-condicionado:
- Distância real entre unidades
Parece óbvio, mas é comum subestimar a metragem real. Não basta medir em linha reta — deve-se considerar curvas, desníveis e obstáculos que exigem desvios. Use trena com precisão e calcule com folga mínima para garantir manuseio e instalação segura. - Altura entre unidades
A diferença de altura entre evaporadora e condensadora (coluna vertical) também é relevante. Quando a unidade externa está acima da interna (caso comum em coberturas e prédios), a atenção com o retorno do óleo e as quedas de pressão deve ser redobrada. Em casos acima de 5 metros de desnível, adotar sifões em trechos estratégicos pode ser uma solução recomendada. - Tipo de gás refrigerante
Gases como R410A e R32 operam com pressões diferentes. Isso influencia na escolha do diâmetro da tubulação e também na carga de gás. Em linhas longas, é necessário calcular a quantidade adicional de fluido refrigerante para manter o equilíbrio do sistema. - Diâmetro da mangueira
O comprimento está diretamente relacionado ao diâmetro: quanto mais longa a linha, maior a necessidade de se manter a proporção ideal para evitar perda de carga. Verifique sempre as tabelas técnicas de equivalência entre diâmetro e distância. - Quantidade de curvas e obstáculos
Cada curva acrescenta uma resistência ao fluxo do fluido. Mesmo que o comprimento seja dentro da recomendação, um número excessivo de curvas (especialmente mal executadas) pode simular um trecho mais longo e prejudicar o desempenho.

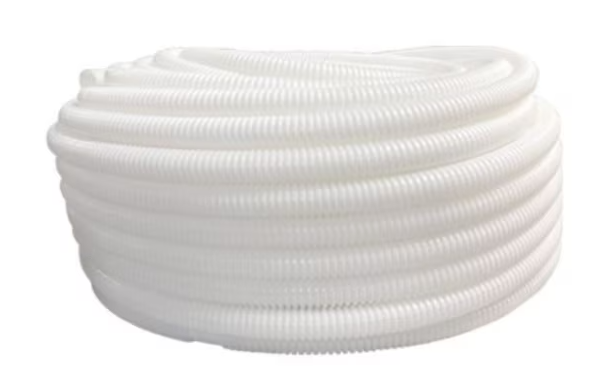

Confira na Frigelar: Mangueira Drenagem Plasbohn para Ar Condicionado Split 1/2 Corrugada Branca – 25 metros
Dicas para calcular e instalar corretamente
- Faça o projeto com antecedência, definindo o trajeto ideal da linha e evitando mudanças de última hora que aumentem o comprimento sem necessidade.
- Utilize suportes e fixadores adequados para evitar dobras e vibrações que possam comprometer a tubulação.
- Evite curvas muito fechadas. O raio mínimo deve ser respeitado para não deformar a tubulação e garantir o fluxo ideal do gás.
- Se for necessário ultrapassar o comprimento padrão da instalação, considere o uso de acessórios auxiliares como acumuladores de óleo, válvulas de retenção ou mesmo boosters.
Exemplos práticos de aplicação
Instalação residencial com distância curta (até 3 metros):
Ideal para apartamentos onde a condensadora fica próxima à janela. Mesmo assim, é preciso garantir no mínimo 1,5 metro para assegurar retorno de óleo eficiente.
Instalação comercial com linhas acima de 10 metros:
Comuns em escritórios e comércios onde a evaporadora está distante da fachada. Nesse caso, pode haver necessidade de recalcular a carga de gás e redimensionar o diâmetro da tubulação.
Instalação com desnível superior a 7 metros:
Se a condensadora está em laje técnica acima da evaporadora, é essencial criar sifões invertidos para retorno do óleo e compensar a gravidade.
Erros comuns a evitar
- Usar sobra de mangueira sem necessidade, enrolando o excesso atrás do equipamento. Isso pode causar acúmulo de óleo e falhas no ciclo de refrigeração.
- Não considerar obstáculos como vigas ou paredes espessas, que acabam exigindo mais curvas e aumentam a perda de carga.
- Ignorar o tipo de gás e manter a mesma prática em todos os modelos. Cada projeto precisa ser avaliado individualmente.
