Placa eletrônica do ar-condicionado: como identificar curto e trilha queimada

Publicado em 09/04/202609/04/2026 por Frigelar

A placa eletrônica é o componente responsável por coordenar praticamente todas as funções do ar-condicionado: controla o acionamento do compressor, regula a velocidade do ventilador, interpreta os sinais do controle remoto e gerencia as proteções do sistema. Quando um curto na placa do ar-condicionado ocorre, os efeitos vão desde comportamentos erráticos no equipamento até a paralisação total. Saber identificar esse tipo de falha com precisão, antes de decidir entre reparo e substituição, é o que separa um diagnóstico eficiente de um retrabalho caro.

Falha elétrica na placa: entendendo o que acontece nos bastidores

Placas eletrônicas de ar-condicionado operam em ambientes adversos. Umidade, variações de tensão, sobrecarga de corrente e até insetos que se alojam nos equipamentos são causas frequentes de danos. Um curto-circuito na placa acontece quando a corrente elétrica percorre um caminho não previsto no circuito, normalmente por conta de uma trilha danificada, um componente em colapso ou contaminação condutora sobre a superfície do PCB (placa de circuito impresso).

O técnico que conhece bem o comportamento do sistema consegue, em muitos casos, chegar com bastante precisão à origem do problema antes mesmo de colocar as pontas do multímetro na placa.

Sintomas que indicam problema na placa eletrônica

Antes de abrir o equipamento, o histórico de funcionamento relatado pelo cliente já fornece informações valiosas. Os sinais mais comuns de falha elétrica na placa incluem:

Aparelho que não liga mesmo com alimentação elétrica confirmada na tomada
Desligamentos repentinos sem código de erro no display
Compressor que aciona e desliga logo em seguida, repetidamente
Ventilador que não responde ao comando mesmo com o compressor em funcionamento
Cheiro de queimado logo após ligar o equipamento
Display apagado ou com caracteres incompletos

Vale lembrar que alguns desses sintomas também podem ser causados por componentes externos à placa, como um capacitor com defeito que impede a partida do motor. Uma leitura apressada pode levar à troca desnecessária da placa quando o problema estava em outro ponto do circuito.

Ferramentas necessárias para o diagnóstico

Para inspecionar uma placa eletrônica de ar-condicionado com segurança e precisão, separe antes de começar:

Multímetro digital com função de continuidade e medição de resistência
Lupas ou óculos de aumento para inspeção visual das trilhas
Lanterna ou luz de LED focada
Pinça antiestática
EPIs: luvas de borracha e óculos de proteção
Câmera fotográfica ou celular para registrar a posição dos conectores antes de desmontar

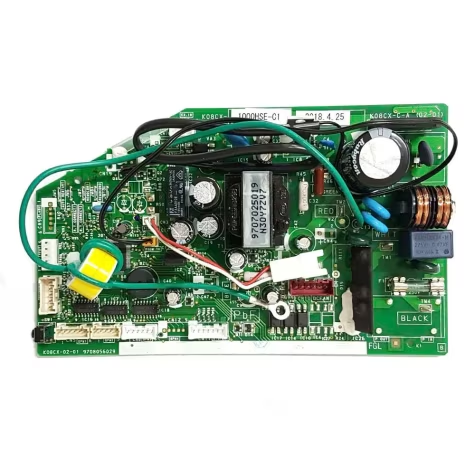

Confira na Frigelar: Placa Eletrônica para Ar-Condicionado 9708065199 Fujitsu

Checklist técnico: como inspecionar a placa passo a passo

O diagnóstico de curto na placa do ar-condicionado deve seguir uma sequência lógica. Pular etapas aumenta o risco de conclusões erradas.

1. Desligue o equipamento da rede elétrica e aguarde pelo menos 5 minutos. Capacitores presentes na placa armazenam carga elétrica mesmo após o desligamento. Ignorar esse tempo é um risco real de choque.

2. Fotografe tudo antes de desconectar. Registre a posição de cada conector, a passagem dos cabos e a orientação da placa no suporte. Isso evita erros na hora de remontar.

3. Remova a placa com cuidado e coloque sobre uma superfície antiestática. Toque nos conectores, nunca diretamente nos componentes eletrônicos.

4. Faça a inspeção visual com luz e lupa. Procure por:

Trilhas escurecidas, com coloração marrom ou preta
Componentes com carcaça estufada, rachada ou com resíduo escuro ao redor
Pontos de solda oxidados ou com aspecto granulado (“solda fria”)
Marcas de arco elétrico, que aparecem como manchas com bordas irregulares
Presença de umidade, ferrugem ou resíduo de inseto sobre as trilhas

5. Teste a continuidade das trilhas com o multímetro. Com o equipamento configurado na função de continuidade (bip), posicione uma ponta em cada extremidade da trilha suspeita. A ausência de sinal indica trilha interrompida; o sinal contínuo em pontos que não deveriam ter continuidade indica curto entre vias.

6. Verifique os componentes ativos um a um. Transistores, diodos, relés e CIs de controle são os mais suscetíveis em casos de surto de tensão. Um diodo em curto, por exemplo, mostra baixíssima resistência nas duas direções de medição, quando o esperado é alta resistência em pelo menos uma delas.

Como usar o multímetro no diagnóstico de curto na placa

O multímetro é a principal ferramenta de diagnóstico nesse tipo de serviço. Para identificar um curto na placa do ar-condicionado com ele, siga os passos abaixo:

Configure o aparelho na escala de resistência (ohms) ou ative a função de continuidade. Com a placa desenergizada e desconectada de tudo, meça a resistência entre os trilhos de alimentação positivo e negativo. Uma leitura próxima de zero ohms indica curto direto no barramento de alimentação, algo que exige atenção imediata antes de qualquer tentativa de ligar o equipamento.

Na inspeção de componentes individuais, compare os valores medidos com os parâmetros do fabricante ou com um componente idêntico em bom estado, quando disponível. Essa prática de comparação é especialmente útil no diagnóstico de transistores de potência, que aparecem com frequência nas placas de condensadoras inverter.

Os sensores de temperatura, pressão e umidade do sistema também podem ser fonte de leituras equivocadas durante o diagnóstico. Um sensor com resistência fora da faixa esperada pode fazer a placa interpretar condições anormais e acionar proteções que parecem ser falha da própria placa. Conhecer o comportamento desses componentes ajuda a separar com clareza o que é problema da placa e o que é sinal incorreto chegando a ela.

Quando reparar e quando substituir a placa

Essa é a decisão mais crítica do atendimento. Alguns critérios ajudam a orientar a escolha:

Opte pelo reparo quando:

O dano está localizado em um único componente identificável (um relé colado, um diodo em curto, uma solda aberta)
A trilha queimada é acessível e pode ser rebobinada ou ponteada com fio esmaltado
Existe disponibilidade do componente substituto com especificação compatível
O custo do reparo não ultrapassa 40% a 50% do valor de uma placa nova

Opte pela substituição quando:

Há múltiplos pontos de dano distribuídos pela placa
O CI de controle principal está danificado e não tem substituto disponível no mercado
A placa apresenta dano físico extenso na estrutura do PCB
O histórico do equipamento indica que a mesma placa já foi danificada antes por problemas recorrentes de alimentação elétrica ou sobreaquecimento

Em aparelhos inverter, a decisão tende mais para a substituição, já que os módulos de potência são integrados e o reparo exige equipamentos de soldagem de precisão nem sempre disponíveis em campo.

Vale considerar também que, em alguns casos, o problema não está na placa em si, mas em componentes que se conectam a ela. O compressor que não desliga por conta de um relé de placa colado, por exemplo, é uma situação em que o diagnóstico apressado pode levar à troca da placa sem necessidade.

Cuidados essenciais ao manusear a placa eletrônica

Placas eletrônicas são sensíveis a descarga eletrostática. Manuseie sempre com luvas antiestáticas ou toque em uma superfície aterrada antes de pegar na placa. Evite trabalhar em ambientes com umidade elevada e nunca ligue a placa para teste fora do equipamento sem as proteções adequadas.

Ao reinstalar a placa, certifique-se de que todos os conectores estão encaixados completamente e que nenhum fio está pressionado contra a carcaça metálica do equipamento. Um mau contato em um conector pode gerar intermitência que simula falha na placa e leva a diagnósticos errados.
